НАСОСНАЯ УСТАНОВКА

Номер публикации патента: 2370671

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008130485/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F04B047/06
Аналоги изобретения: SU 521396 A, 31.01.1977. RU 2308615 C1, 20.10.2007. SU 1413273 A1, 30.07.1988. SU 1705610 A1, 15.01.1992. SU 1134787 A, 15.01.1985. JP 3045172 A, 26.02.1991. FR 1161959 A, 08.09.1958.

Имя заявителя: Федеральное государственное образовательное учреждение высшего профессионального образования "Башкирский государственный аграрный университет" (RU)
Изобретатели: Аипов Рустам Сагитович (RU)
Гильванов Вадим Фанилевич (RU)
Леонтьев Дмитрий Сергеевич (RU)
Линенко Андрей Владимирович (RU)
Патентообладатели: Федеральное государственное образовательное учреждение высшего профессионального образования "Башкирский государственный аграрный университет" (RU)

Реферат

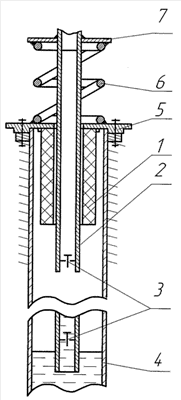

Устройство предназначено для использования в области насосостроения в оборудовании для подъема пластовой жидкости из скважин. Насосная установка содержит цилиндрический линейный асинхронный электродвигатель (ЛАД), статор 1 которого охватывает плунжер-ротор 2. Плунжер-ротор 2 выполнен в виде ферромагнитной трубы для прохода жидкости. По длине трубы 2 расположены клапаны 3. Труба установлена подвижно в корпусе 4. Жестко в корпусе 4 посредством заглушки 5 установлен статор ЛАД. Корпус 4 и труба 2 взаимосвязаны друг с другом упругим накопителем механической энергии 6, торцы которого жестко связаны через фланец 7 с трубой, а через заглушку 5 - с корпусом 4, например посредством сварки или другим известным способом. Обмотки статора подключены к источнику питания через станцию управления. Станция управления снабжена датчиком скорости плунжера-ротора и коммутатором фазы трехфазной системы питания статора. В устройстве только одна фаза двигателя периодически отключается от источника питания, две оставшиеся фазы не коммутируются, двигатель не выключается, а периодически из трехфазного режима переводится в двухфазный, тем самым переходные процессы коммутации в значительной степени ослаблены. 1 ил.
