| СКВАЖИННЫЙ ЭЛЕКТРОГИДРОПРИВОДНОЙ НАСОСНЫЙ АГРЕГАТ |  |
Номер публикации патента: 2166668 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04B047/08 | | Аналоги изобретения: | RU 2116512 С1, 27.07.1998. RU 2122141 С1, 20.11.1998. RU 2125664 С1, 27.01.1999. RU 2129225 С1, 20.04.1999. SU 1562524 A1, 07.05.1990. SU 1463962 А1, 07.03.1989. EP 0320859 A, 21.06.1989. US 4477234 A, 16.10.1984. |
| Имя заявителя: | Пономарев Анатолий Константинович | | Изобретатели: | Пономарев А.К.
Мазур Ю.Г.
Дружинин Е.Ю.
Морозов А.С.
Пономарев К.А. | | Патентообладатели: | Пономарев Анатолий Константинович
Дружинин Евгений Юрьевич
Пономарев Константин Анатольевич
Морозов Анатолий Сергеевич
Мазур Юрий Георгиевич |
Реферат | |

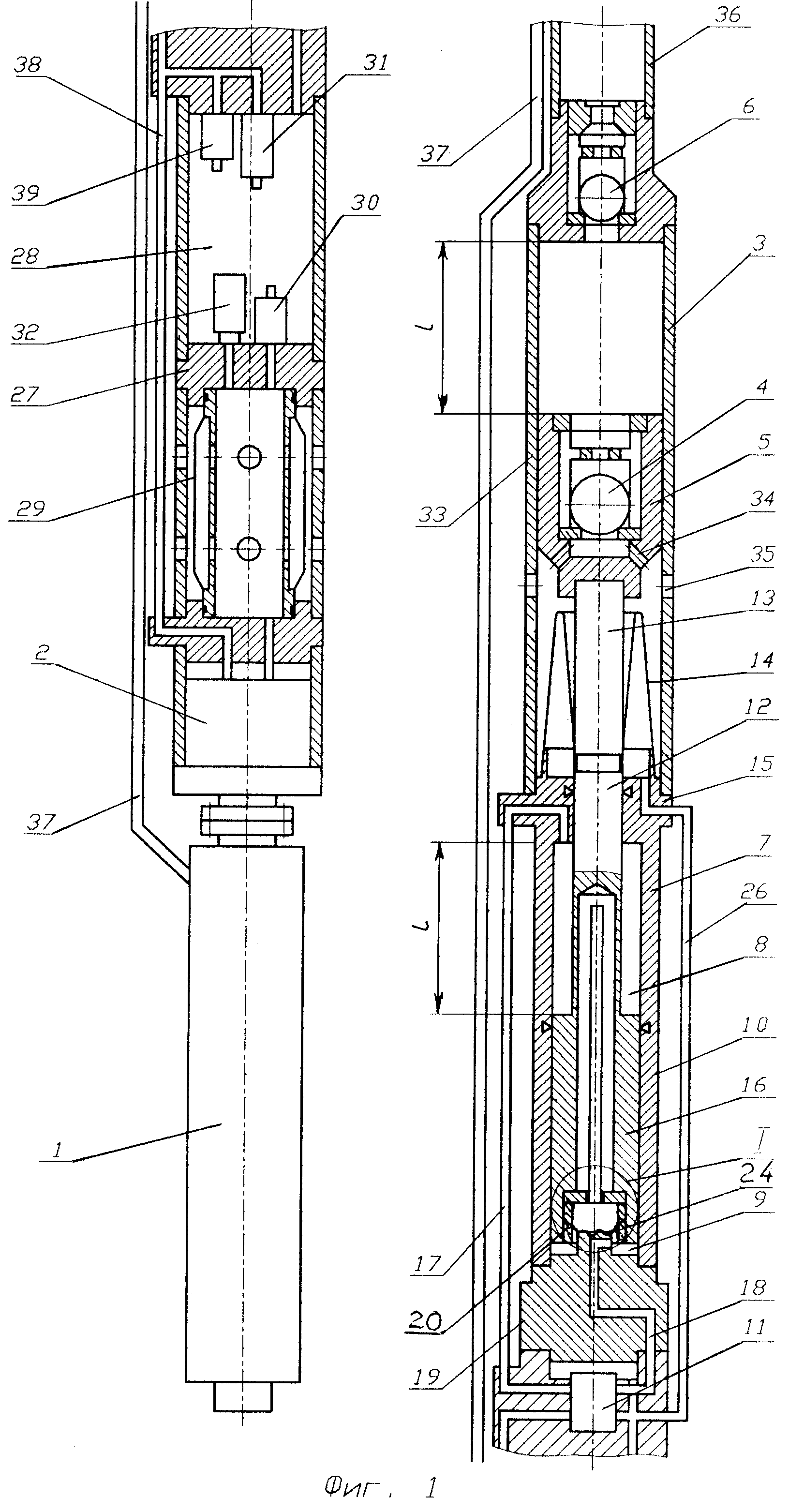

Изобретение предназначено для использования в насосостроении и предназначено для подъема жидкости с больших глубин. Агрегат содержит кинематически связанные между собой погружной электродвигатель и приводной насос. Рабочий насос со всасывающим и нагнетательным клапанами, приводимый в действие гидродвигателем, полости цилиндра которого связаны через распределитель со входом и через предохранительный клапан - с выходом приводного насоса, а его шток через протектор соединен со штоком рабочего насоса. Корпус гидродвигателя содержит переднюю и заднюю крышки. Агрегат снабжен баком, имеющим компенсатор объема, в одной из секций которого установлен переливной клапан, регулятор расхода и фильтр. Протектор выполнен в виде гибкого рукава, один конец которого жестко закреплен на штоке гидродвигателя, а другой - на его передней крышке. Гидродвигатель снабжен гидротормозом, расположенным в его задней крышке, и ограничителем поворота штока, размещенным внутри рабочего органа гидродвигателя и жестко закрепленным на его задней крышке. Полость рукава соединена посредством трубопровода с баком. Значительно повышается надежность работы агрегата. 5 з.п. ф-лы. 3 ил.
|
