НАСОС - ДОЗАТОР | |
Номер публикации патента: 2180052 | |
Редакция МПК: | 7 | Основные коды МПК: | F04B013/00 | Аналоги изобретения: | БАШТА Т.М. Объемные насосы и гидравлические двигатели гидросистем. - М.: Машиностроение, 1974, с. 373, рис.145(б). SU 1548506 A1, 07.03.1990. RU 2055324 C1, 27.02.1996. GB 1243732 A, 25.08.1971. |
Имя заявителя: | Санкт-Петербургский государственный аграрный университет | Изобретатели: | Картошкин А.П. Шаргунов В.В. | Патентообладатели: | Санкт-Петербургский государственный аграрный университет |
Реферат | |

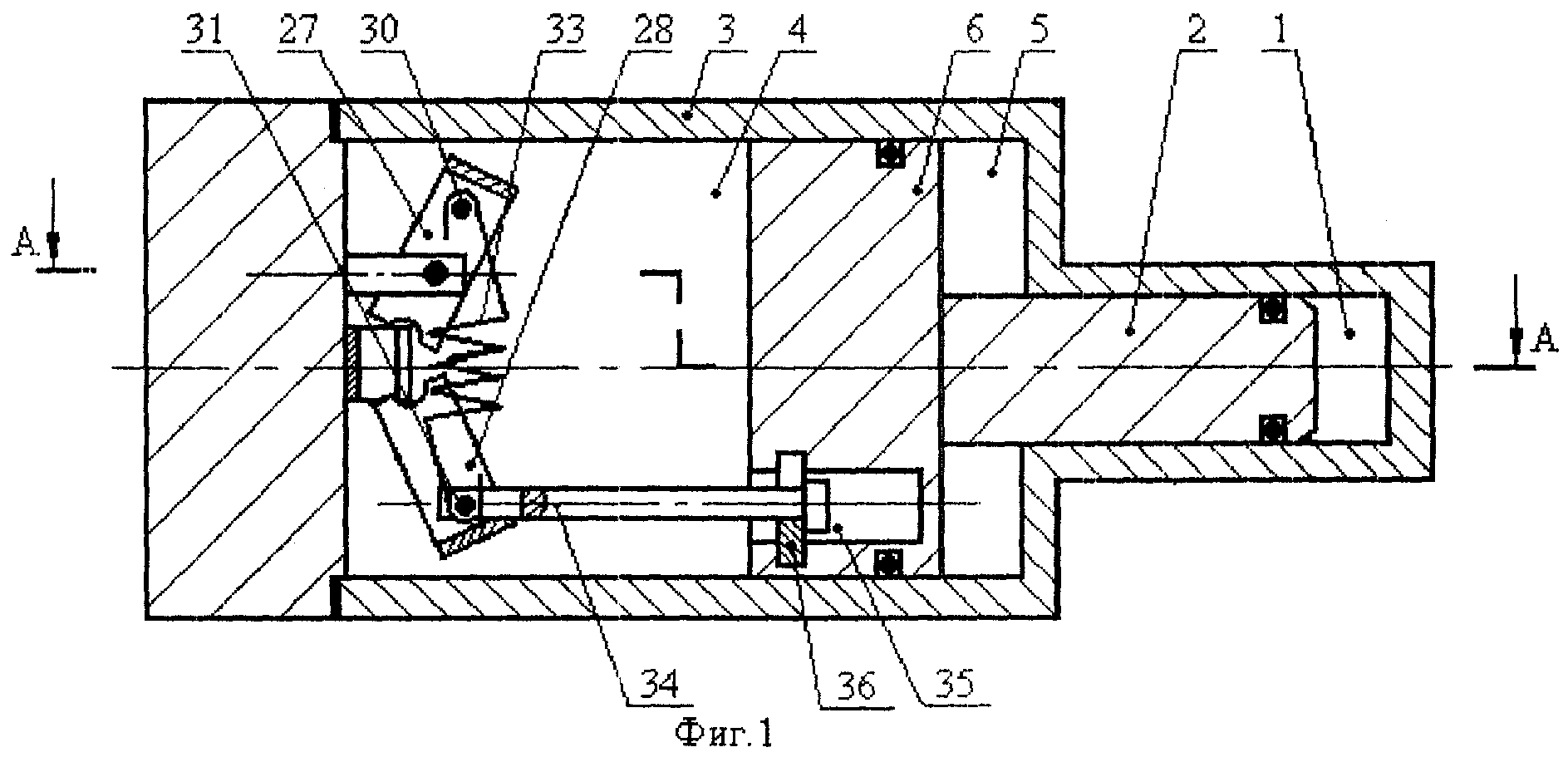

Изобретение предназначено для использования в области автоматического дозирования в технологических процессах энергетической, химической, пищевой, медицинской и других отраслях промышленности, в частности для дозирования присадок при регенерации отработанных смазочных масел. Насос-дозатор содержит плунжер, связанный с поршнем гидродвигателя, питающий и нагнетательный клапаны, установленные на питающей и нагнетательной магистралях соответственно. Распределитель взаимодействует с поршнем гидродвигателя. Нагнетательная магистраль связана с всасывающей магистралью, с одной стороны которой расположена емкость, а с другой - насос привода гидродвигателя, выход которого магистралью связан через распределитель с гидродвигателем. Распределитель содержит два клапана двойного действия, расположенных в своих каналах соответственно, сообщающихся с одной стороны с приводной полостью гидродвигателя, а с другой - каналом между собой. К каналу одного клапана подводится напорная магистраль с выхода насоса, а к каналу другого клапана подводится магистраль, соединенная с другой приводной полостью гидродвигателя. Магистраль сброса приводящей среды соединена с каналом, подведенным к направляющей клапана. Штоки клапанов жестко соединены между собой стержнем, который соединен с рычагом с возможностью перемещения по пазам, симметрично расположенным относительно друг друга внутри рычага. Второй рычаг соединен со штоком с возможностью поворота относительно него. На противоположном конце штока имеется ограничитель хода, расположенный внутри полости, выполненной в поршне гидродвигателя, на выходе которой установлен стопор. Два рычага стянуты между собой упругим элементом и установлены на опоре, жестко закрепленной на корпусе гидродвигателя, с возможностью поворота вокруг нее. Предлагаемый насос-дозатор позволяет автоматически регулировать оптимальное количество дозируемой присадки. 4 ил.
|
