| НАСОС С ДОЗИРОВАННОЙ ПОДАЧЕЙ |  |
Номер публикации патента: 2170853 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04B013/00 | | Аналоги изобретения: | WO 86/06794 A1, 20.11.1986. SU 1488544 A1, 23.06.1989. SU 775378 A, 30.10.1980. SU 169401 A, 19.04.1965. FR 2142469 A, 02.03.1973. FR 2163004 A, 24.08.1973. |
| Имя заявителя: | Добротворский Виктор Владимирович | | Изобретатели: | Добротворский В.В.
Балакин И.М. | | Патентообладатели: | Добротворский Виктор Владимирович
Балакин Игорь Михайлович |
Реферат | |

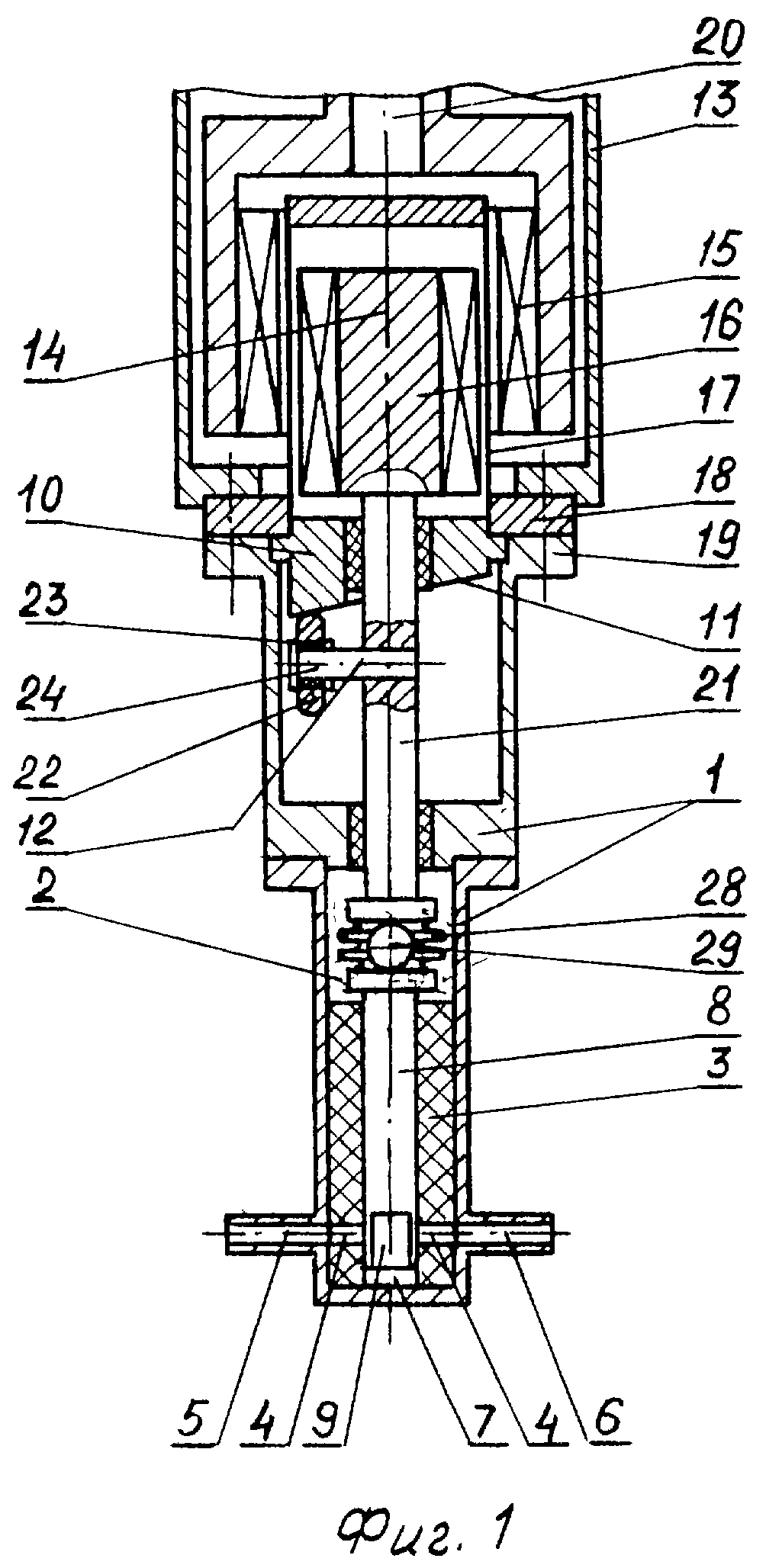

Насос предназначен для использования в химической, радиохимической, пищевой, фармацевтической отраслях промышленности и в медицине для объемного напорного непрерывного дозирования жидкостей в технологических процессах. Насос с дозированной подачей содержит корпус с расточкой, установленную в расточке гильзу, имеющую радиальные каналы, в зоне расположения которых в корпусе выполнены выходящие в расточку каналы подвода и отвода. Плунжер размещен в гильзе с образованием рабочей камеры. Снабжен продольной лыской в зоне расположения радиальных каналов. Имеется механизм для передачи вращения и возвратно-поступательного движения плунжеру. Механизм для передачи вращения и возвратно-поступательного движения плунжеру выполнен в виде магнитной муфты, состоящей из смещенных относительно друг друга по оси ведущей и ведомой полумуфт с перегородкой - экраном между ними, соединенной с корпусом. Диск размещен в корпусе соосно связанному с плунжером валу ведомой полумуфты. Диск имеет наклонную торцевую поверхность. Имеется устройство, жестко закрепленное на валу ведомой полумуфты для взаимодействия с наклонной торцевой поверхностью диска. Кроме того, в качестве устройства для взаимодействия с наклонной торцевой поверхностью диска может быть использован ролик или сопряженный с ней торцем дополнительный диск, размещенный на шаровой опоре. Вал ведомой полумуфты может быть жестко связан с плунжером или связан с ним посредством упругого компенсатора, например сильфона, охватывающего концы плунжера и вала, между которыми установлен сферический элемент, или упругий компенсатор выполнен в виде размещенных в стакане пружины и поводка над ней, связанного с плунжером и валом ведомой полумуфты. В результате исключаются протечки любой перекачиваемой жидкости. 5 з.п. ф-лы, 4 ил.
|
