| АКСИАЛЬНО - ПОРШНЕВОЙ РЕГУЛИРУЕМЫЙ НАСОС |  |
Номер публикации патента: 2183765 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04B001/26 | | Аналоги изобретения: | RU 2109167 C1, 20.04.1994. RU 2155275 C1, 27.08.2000. SU 1070332 A, 30.01.1984. SU 1820027 A1, 07.06.1993. SU 1758282 A1, 30.08.1992. SU 1571286 A1, 15.06.1990. SU 439624 A, 22.01.1975. US 5975858 A, 02.11.1999. US 5907951 A, 01.06.1999. US 5320499 A, 14.06.1994. |
| Имя заявителя: | Открытое акционерное общество "Специальное конструкторское бюро приборостроения и автоматики" | | Изобретатели: | Тишинин А.И.
Глазунов С.Д.
Мельников А.В. | | Патентообладатели: | Открытое акционерное общество "Специальное конструкторское бюро приборостроения и автоматики" |
Реферат | |

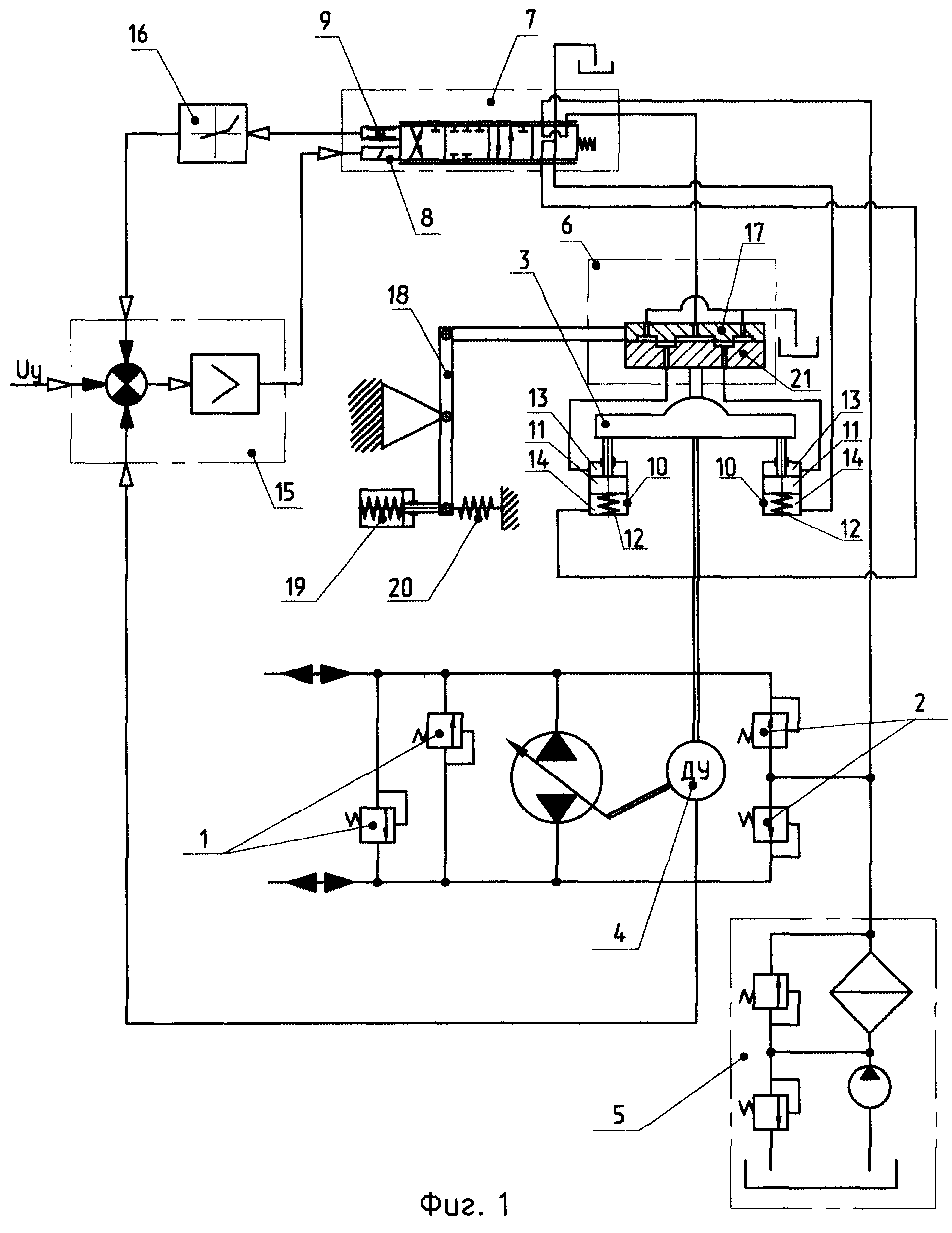

Изобретение относится к области машиностроительной гидравлики, а именно к аксиально-поршневым насосам переменной производительности. Насос содержит корпус, приводной вал, блок цилиндров с поршнями, предохранительные и редукционные клапаны, регулирующий орган с датчиком положения на его оси, систему управления насоса, включающую источник управляющего давления, два цилиндра управления с поршнями и нуль-установительными пружинами, каждый из которых имеет две рабочие полости, пятилинейный трехпозиционный распределитель механического входа, имеющий обратную связь от регулирующего органа и шарнирно-рычажную связь механического входа управления с нуль-установителем. Первая и вторая линии управления распределителя механического входа соединены с первыми рабочими полостями цилиндров управления, третья и пятая линии управления соединены со сливом. Первые рабочие полости цилиндров управления через распределитель сообщены со сливом, блок управления насосом - с двумя входами и выходом. Первый вход соединен с управляющим сигналом, а второй вход блока управления подсоединен к выходу датчика положения регулирующего органа. В систему управления насосом введены пятилинейный четырехпозиционный электрогидравлический распределитель с датчиком положения золотника, блок управления, снабженный третьим дополнительным входом, и нелинейный преобразователь. Выход датчика положения золотника через нелинейный преобразователь подключен к третьему дополнительному входу блока управления. Выход блока управления соединен с входом электрогидравлического распределителя. Первая и вторая линии управления электрогидравлического распределителя соединены со вторыми рабочими полостями цилиндров управления. Третья линия управления его соединена с источником управляющего давления. Четвертая линия управления соединена со сливом. Пятая линия управления соединена с четвертой линией управления распределителя механического входа и через электрогидравлический распределитель сообщена с источником управляющего давления. Вторые входы цилиндров управления сообщаются со сливом. Существенно уменьшаются габариты насоса и упрощается его конструкция. 1 з.п. ф-лы, 3 ил.
|
