| НАСОСНЫЙ ГИДРОПРИВОД |  |
Номер публикации патента: 2182676 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F04B001/26 F04B049/00 | | Аналоги изобретения: | ГАМЫНИН Н.С. и др. Гидравлический следящий привод. - М.: Машиностроение, 1968, с.360 и 361, рис. 6.3 и 6.4. RU 2037648 С1, 19.06.1995. RU 2029891 С1, 27.02.1995. RU 2073797 С1, 20.02.1997. SU 1038548 А, 30.08.1983. US 4880360 А, 14.11.1989. |
| Имя заявителя: | Открытое акционерное общество "Павловский машиностроительный завод "ВОСХОД" | | Изобретатели: | Рябов В.М.
Редько П.Г.
Тычкин В.И.
Амбарников А.В. | | Патентообладатели: | Открытое акционерное общество "Павловский машиностроительный завод "ВОСХОД" |
Реферат | |

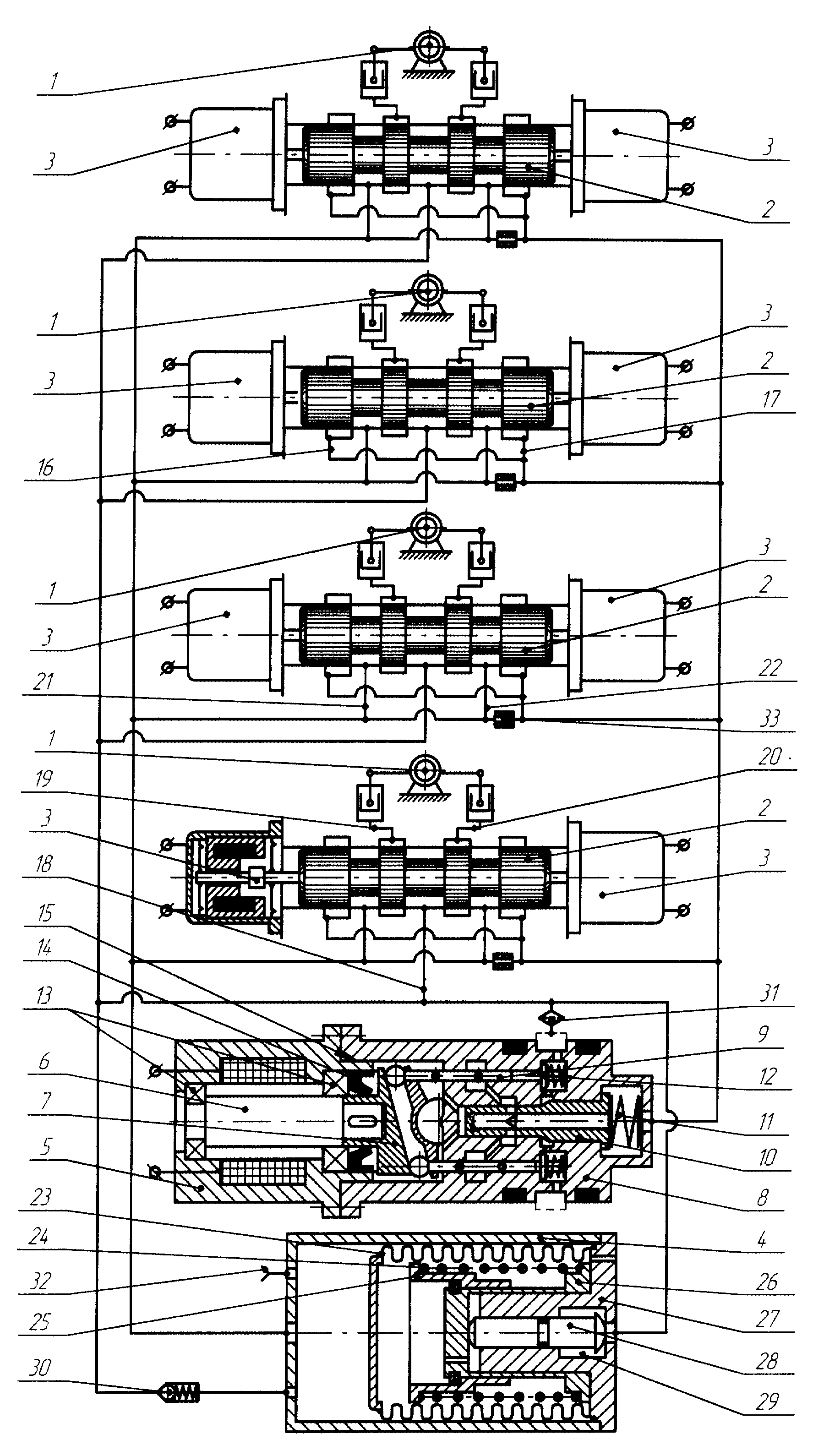

Насосный гидропривод может быть использован в качестве исполнительного механизма в системах управления различных устройств, используемых в машиностроении. Содержит неполноповоротные исполнительные гидродвигатели, золотниковые гидрораспределители, управляемые электромеханическими преобразователями прямого действия. Гидробак закрытого типа снабжен устройством температурной компенсации расширения рабочей среды. Он состоит из сильфона и пружинного узла, управляемого толкателем, камера управления которого соединена с напорной гидролинией. Электроприводная насосная станция содержит насос регулируемой подачи, вращающаяся наклонная шайба которого установлена непосредственно на валу электродвигателя. Неподвижный корпус насоса сцентрирован и жестко закреплен в корпусе электродвигателя. Узел уплотнения насоса расположен между наклонной шайбой и передней опорой вала электродвигателя. Снижается энергопотребление, уменьшаются габариты и масса гидропривода, повышается ресурс. Стабилизируются статические и динамические характеристики в широком (до ±60oС) диапазоне температур окружающей среды. 1 ил.
|
