ВЕТРОЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА

Номер публикации патента: 2176030

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000119608/06		Получить полное описание патента

Реферат

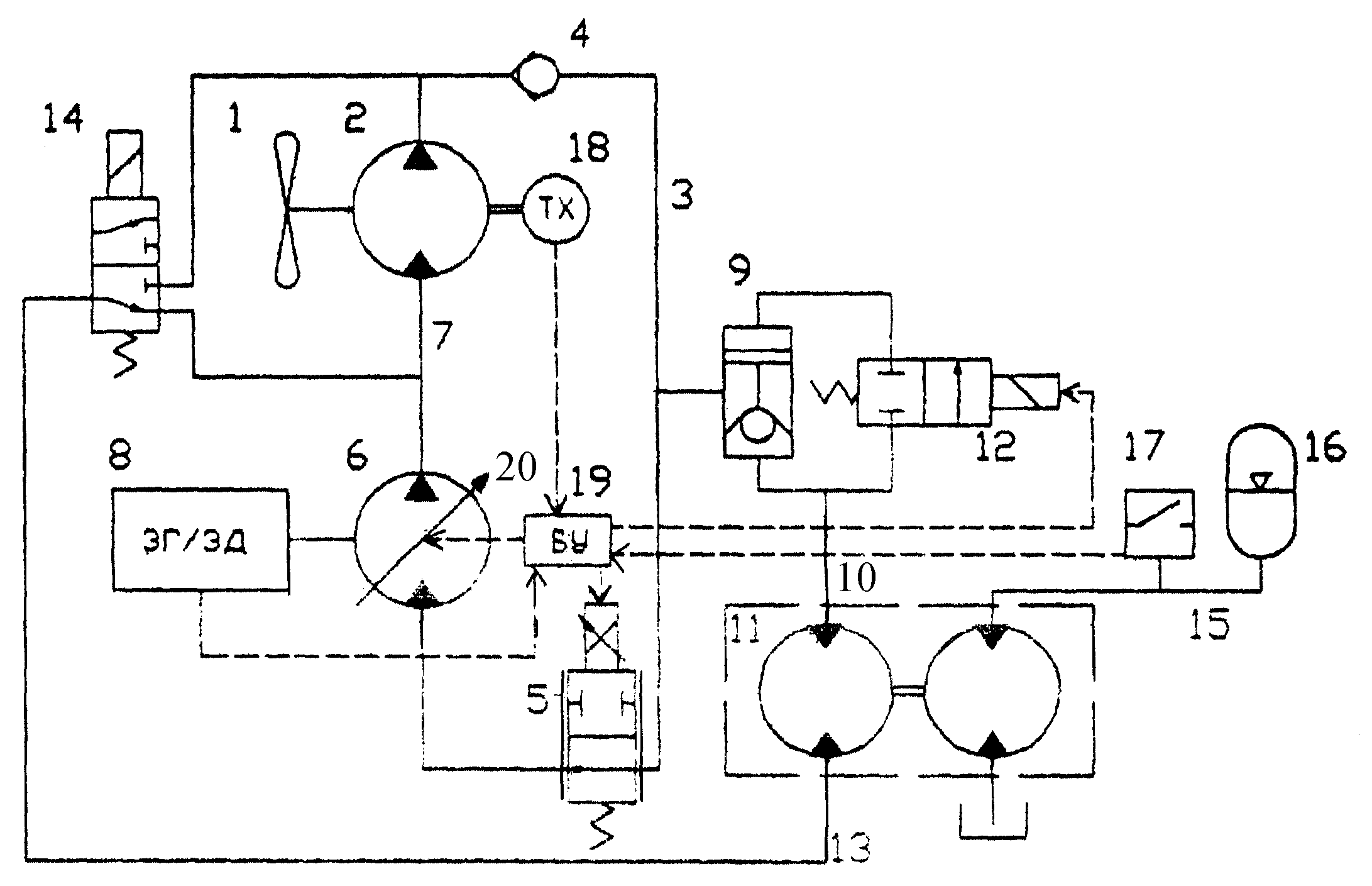

Изобретение относится к ветроэнергетике и предназначено для использования в качестве экологически чистого источника энергии. Технический результат, заключающийся в снижении массогабаритных показателей установки, увеличении автоматической стабилизации частоты вращения мотор-генератора, повышении использования энергии ветра, достигается за счет того, что ветроэнергетическая установка, содержащая ветродвигатель, гидронасос, гидромотор, пневмогидравлический аккумулятор и мотор-генератор, согласно изобретению снабжена обратным и пропорциональным клапанами, последовательно расположенными между гидронасосом и гидромотором, напорной гидролинией, гидрозамком, вход которого подключен к напорной гидролинии, гидромультипликатором, состоящим из двух обратимых гидромашин с разными рабочими объемами и имеющим низконапорные вход и выход и высоконапорную линию, которая соединена с пневмогидравлическим аккумулятором, реле давления, подключенным к последнему, электромагнитным клапаном, выход которого подключен к управляющему входу гидрозамка, а вход соединен с выходом гидрозамка и низконапорным входом гидромультипликатора, распределителем с двумя выходами и входом, подключенным к низконапорному выходу мультипликатора, а выходами - параллельно гидронасосу, тахометром, установленным на общем валу ветродвигателя и гидронасоса, блоком управления, три входа которого соединены с соответствующими выходами мотор-генератора, тахометра и реле давления, а к трем выходам блока управления подключены соответствующие входы электромагнитного клапана, пропорционального клапана и гидромотора. 1 ил.
