Государственное образовательное учреждение высшего профессионального образования "Уфимский государственный авиационный технический университет" (RU)
Реферат

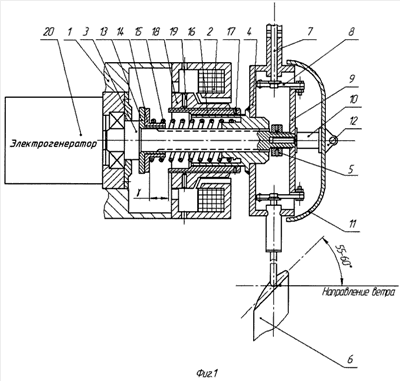

Изобретение относится к ветроэнергетике, а именно к ветродвигателям с постоянной скоростью вращения ветроколеса, вращающего электрогенератор. Ветродвигатель содержит корпус, несущий вал, ветроколесо в виде ступицы с закрепленными на ней поворотными лопастями и регулятор мощности. Регулятор мощности состоит из пружины, упора, регулировочной гайки, регулируемого трубчатого упора, тяговой тарелки с двухзвенными шарнирными рычагами и валиками поворота лопастей. Коаксиально к регулируемому трубчатому упору на корпусе установлен электромагнит. Кольцевой ферромагнитный электропроводящий якорь этого электромагнита установлен на наружной поверхности упора с возможностью регулирования и ограничения хода якоря в направлении сжатия пружины и фиксирования его от поворота. На конце несущего вала со стороны ветроколеса установлен регулируемый упор. На внутренней поверхности сердечника электромагнита выполнены продольно-поперечные пазы. Обмотка электромагнита включена последовательно в цепь нагрузки электрогенератора. Изобретение позволяет обеспечить постоянство частоты напряжения электрогенератора при любой скорости ветра и различной электрической нагрузке. 2 з.п. ф-лы, 4 ил.
