ДВИГАТЕЛЬ ДЛЯ УТИЛИЗАЦИИ ЭНЕРГИИ ТЕКУЩЕЙ СРЕДЫ

Номер публикации патента: 2448271

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008126832/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F03B017/06   F03D005/06
Аналоги изобретения: RU 2166664 C1, 10.05.2000. DE 3616350 A1, 19.11.1987. RU 2341679 C2, 20.05.2008. DE 19937965 A1, 23.03.2000. US 7311496 B, 25.12.2007.

Имя заявителя: Терентьев Андрей Алексеевич (RU),
Терентьев Алексей Григорьевич (RU)
Изобретатели: Терентьев Андрей Алексеевич (RU)
Терентьев Алексей Григорьевич (RU)
Патентообладатели: Терентьев Андрей Алексеевич (RU)
Терентьев Алексей Григорьевич (RU)

Реферат

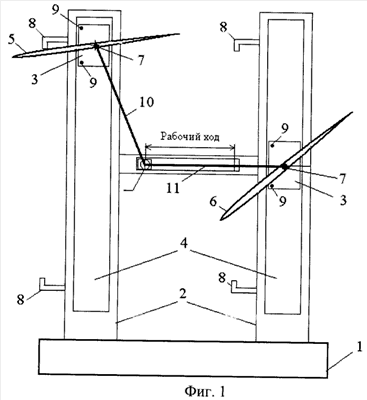

Изобретение относится к гидроэнергетике, в частности к устройствам для утилизации энергии текущей среды, и может быть использовано для преобразования энергии потока текущей среды. Каждый из несущих элементов 5 двигателя для утилизации энергии текущей среды установлен с возможностью возвратно-поступательного движения по направляющим 3 в одном из окон 4 каркаса 2 вдоль его продольных сторон. Элементы 6, предназначенные для воздействия на них текущей среды, выполнены в виде крыльев с гидродинамическим профилем, каждое из которых установлено на оси 7 несущего элемента 5 с возможностью поворота на оси 7 и взаимодействия с потоком текущей среды. Средство для изменения положения крыла выполнено в виде симметрично установленных на продольной стороне каркаса 2 ограничителей 8 поворота крыльев. Несущие элементы 5 связаны между собой с помощью системы шарнирно соединенных рычагов 10, 11 с возможностью перемещения несущих элементов 5 на величину, выбранную из условия, что при нахождении одного из элементов 5 в одном из крайних положений, другой, связанный с ним несущий элемент 5 должен находиться в одном из промежуточных положений. Изобретение направлено на увеличение КПД двигателя, надежности, упрощение его конструкции. 2 з.п. ф-лы, 3 ил.
