| ВЕТРОВАЯ ЭНЕРГЕТИЧЕСКАЯ УСТАНОВКА |  |
Номер публикации патента: 2173791 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F03D003/06 | | Аналоги изобретения: | RU 2002107 C1, 30.10.1993. SU 1451330 A1, 15.01.1989. SU 1744304 A1, 30.06.1992. US 4218183 A, 19.08.1980. DE 19611906 A1, 02.10.1997. |
| Имя заявителя: | Тамбовский военный авиационный инженерный институт | | Изобретатели: | Карапетян Р.М.
Конюхов М.И.
Милошевич В.Р.
Петров Г.А. | | Патентообладатели: | Тамбовский военный авиационный инженерный институт |
Реферат | |

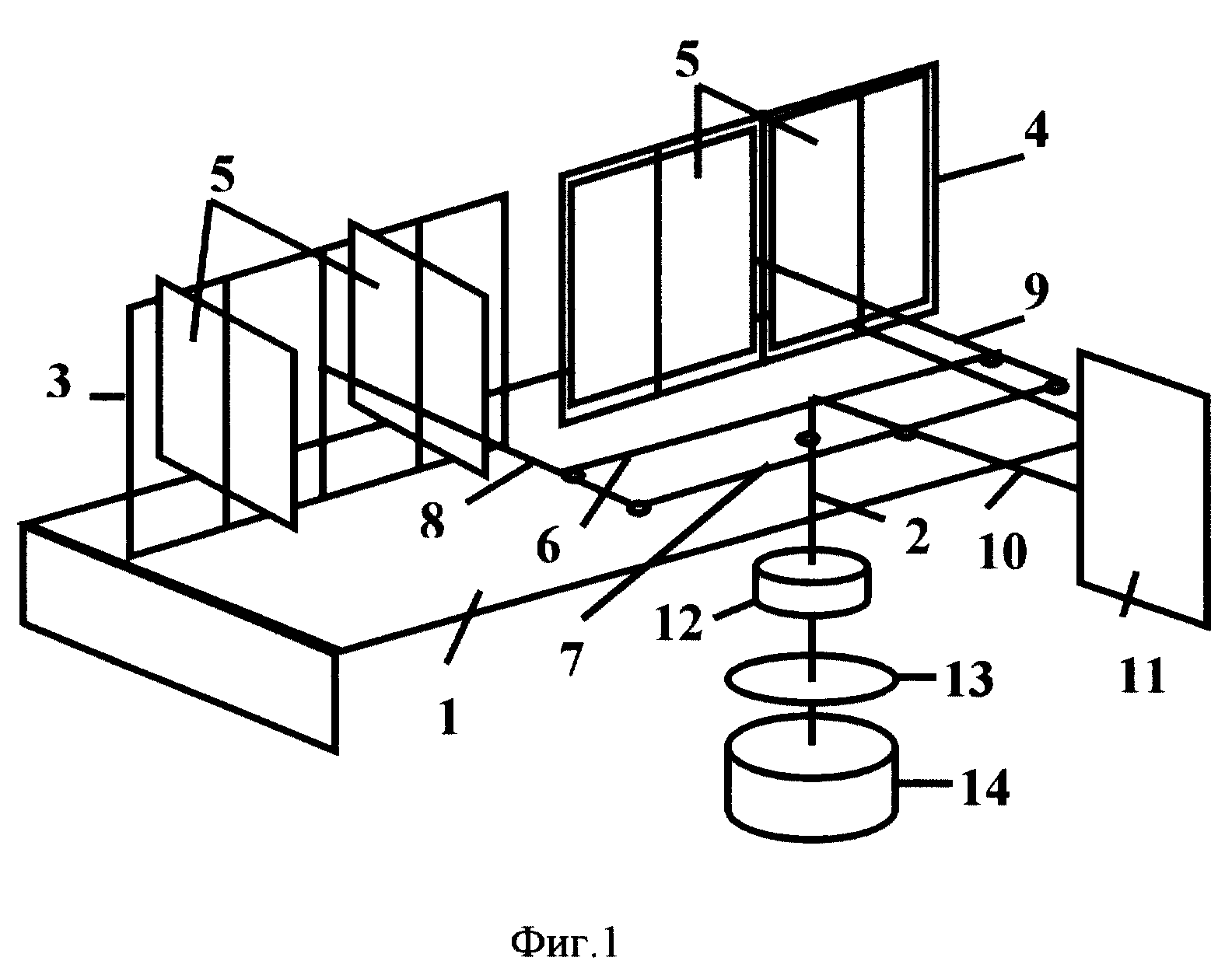

Изобретение относится к ветроэнергетике и может быть использовано для преобразования энергии ветра в электрическую энергию. Технический результат, заключающийся в повышении энергоотдачи устройства в условиях периодически изменяющейся скорости ветра, обеспечивается за счет того, что в ветровую энергетическую установку, содержащую горизонтальную опорную поверхность, закрепленный на ней вертикально с возможностью вращения вал, две вертикальные опорные рамы, установленные в них на вертикальных осях поворотные лопатки, образующие рабочие парусообразные плоскости, флюгер и генератор, согласно изобретению дополнительно введены механизм параллелограммного типа, выполненный в виде связанной жестко своей средней точкой с валом передней поперечной тяги, равной и параллельной ей задней поперечной тяги, шарнирно связывающих концы поперечных тяг боковых продольных тяг, на которых вертикально и перпендикулярно к ним закреплены соответственно опорные рамы, и параллельной боковым тягам средней продольной тяги, передняя и промежуточная точки которой связаны шарнирно соответственно с валом и серединой задней поперечной тяги, а в конце параллельно продольным тягам вертикально закреплен флюгер, и связанные последовательно с валом механизм преобразования вращения, маховик и генератор, причем механизм преобразования вращения, прикрепленный снизу к опорной поверхности и выполненный в закрытом корпусе, содержит связанную с валом своей осью входную шестерню, связанные с ней внешним зацеплением первую и вторую ведомые шестерни, связанные с их осью своей входной осью соответственно первую и вторую храповые муфты, посаженные соответственно на их выходные оси первую и вторую ведущие шестерни и связанную с ними соответственно внутренним и внешним зацеплением выходную шестерню. 2 ил.
|
