ВЕТРОДВИГАТЕЛЬ

Номер публикации патента: 2166665

Вид документа:  C1  Страна публикации:  RU  Рег. номер заявки:  2000104129/06		Получить полное описание патента

Реферат

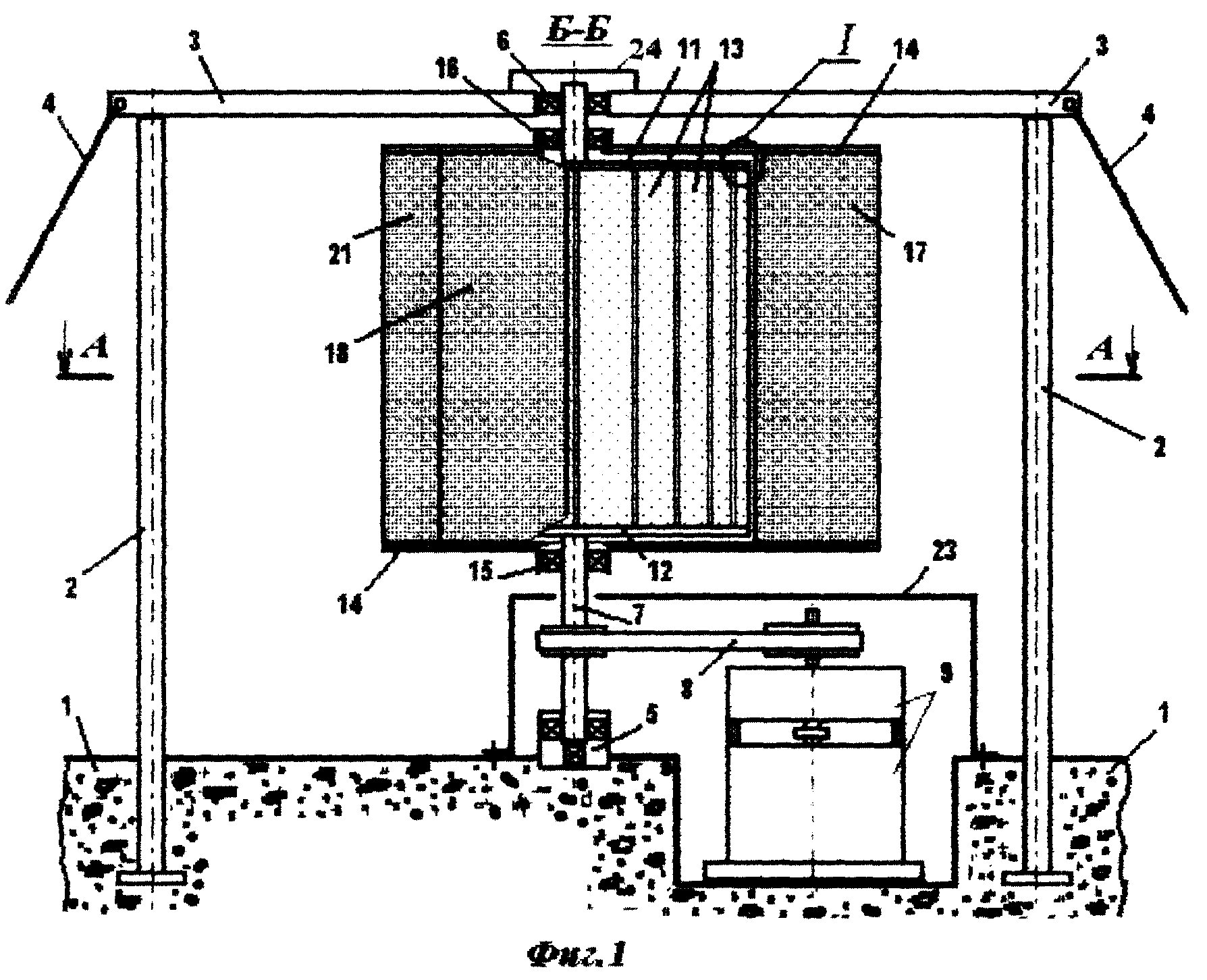

Изобретение относится к ветротехнике, а именно к ветродвигателям с вертикальной остью вращения. Технический результат, заключающийся в повышении эффективности и надежности ветродвигателя, обеспечивается за счет того, что в ветродвигателе, содержащем конструкционный каркас с опорными подшипниковыми узлами вертикального вала, кинематически связанного с потребителем механической энергии, ветроколесо, жестко установленное на валу, полый направляющий аппарат, охватывающий ветроколесо и установленный на валу с возможностью вращения и флюгирования, и образующими конфузорно-диффузорный канал вертикальными стенками, одна из которых вогнута во внутрь аппарата, регулировочное устройство ограничения потока воздуха, согласно изобретению, ветроколесо выполнено полым и состоит из жестко закрепленных на валу верхнего и нижнего горизонтальных дисков, по периферии которых и между ними неподвижно и равномерно установлены лопасти под углом к направлению радиуса ветроколеса 0-180°, полый направляющий аппарат имеет внутреннюю вертикальную перегородку, дополнительно образующую конфузорно-диффузорный канал со входа и выхода потока воздуха, и в центре охватывает ветроколесо своим сектором с углом раскрытия 180° и радиусом, большим и сравнимым с радиусом ветроколеса, наружная вертикальная стенка, примыкающая к внутренней продольной перегородке, выполнена выпуклостью наружу, регулировочное устройство выполнено в виде центробежного регулятора, взаимодействующего при превышении допустимой угловой скорости ветроколеса с полым направляющим аппаратом. 2 з.п. ф-лы, 3 ил.
