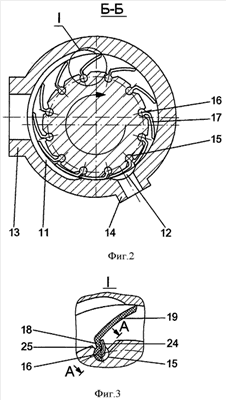

Изобретение относится к области транспортирования жидкостей и газообразных сред, а именно к роторным машинам объемного вытеснения, и может быть использовано в производстве насосов, компрессоров, гидромоторов, пневмодвигателей и детандеров. Роторная машина содержит корпус 1 и эксцентрично установленный в нем ротор 2 с размещенными по образующим цилиндрическими выточками 15, в которых установлены с возможностью поворота цилиндрические основания 16 с присоединенными к ним профилированными лопастями 17. Каждая лопасть 17 выполнена в виде состоящей из двух частей изогнутой пластины. Соединенная с основанием 16 первая часть 18 лопасти 17 установлена радиально к нему, а последующая вторая часть 19 выполнена дугообразной. Основания 16 лопастей 17 снабжены центральным отверстием, расположенными по торцам основания радиальными прорезями и пропущенными через центральные отверстия торсионами в виде круглого прутка, один из размещенных в прорезях оснований 16 концов которых загнут под углом 90° и закреплен в проточках на боковой поверхности ротора 2. Другой конец торсиона установлен в прорези на противоположном конце основания и загнут с размещением вдоль части лопасти 17, соединенной с ее основанием 16. В роторе 2 в зоне выточек 15 выполнены секторные вырезы 25. Изобретение направлено на упрощение конструкции, снижение энергетических затрат, увеличение надежности работы роторной машины. 3 з.п. ф-лы, 4 ил.
