DE 814879 А, 02.08.1951. US 5430332 А, 04.07.1995. GB 2119449 А, 16.11.1983. RU 2002099 С1, 30.10.1993. DE 202007013855 U1, 24.01.2008.
Имя заявителя:
Корпорация "Инновация Производство Интеграция" (Корпорация "ИПИ") (RU)
Изобретатели:
Засеев Леонид Захарович (RU)
Патентообладатели:
Корпорация "Инновация Производство Интеграция" (Корпорация "ИПИ") (RU)
Реферат

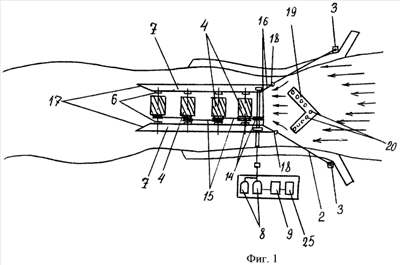

Изобретение относится к гидроэнергетике и может быть использовано при производстве электроэнергии на малых реках. Гидроэлектростанция представляют собой плавсредство, закрепленное тросами 2 с опорами 3 на берегу, содержащее один ряд и более турбин 4, параллельно установленных на полых платформах 7, переходящих в острые грани по вертикали в носовой части. Валы турбин 4 установлены в подшипниковых опорах 6 с возможностью вертикального перемещения и кинематически связаны с электрогенератором 8 и пускорегулирующим оборудованием 9. На валах турбин 4 смонтированы звездочки 14, соединенные между собой цепями 15. Перед плавсредством 1 установлен фильтр 19 в виде клина для отвода предметов. Лопасти турбин 4 имеют серповидный профиль и закреплены к корпусам валов так, что их кромки образуют с зеркалом воды острый угол. Полые платформы 7 имеют в поперечном сечении трапецеидальную форму, переходящую в острые грани по вертикали в тыльной части. Вертикальные стойки 20 фильтра 19, установленного неподвижно на расстоянии от плавсредства 1, снабжены роликами с возможностью проворота. Электрогенератор 8 и пускорегулирующее оборудование 9 устанавливаются на берегу. Изобретение направлено на повышение КПД, безопасности работы и обслуживания гидроэлектростанции. 3 ил.
