RU 2362044 C1, 20.07.2009. RU 2317439 C1, 20.02.2008. SU 859670 A, 31.08.1981. JP 56092367 A, 27.07.1981. WO 94/09272 A, 28.04.1994.
Имя заявителя:
Государственное образовательное учреждение высшего профессионального образования "Астраханский государственный университет" (АГУ) (RU)
Изобретатели:
Бирюлин Игорь Борисович (RU) Ветрова Анжелика Амировна (RU) Белая Валентина Анатольевна (RU) Башилов Иван Борисович (RU)
Патентообладатели:
Государственное образовательное учреждение высшего профессионального образования "Астраханский государственный университет" (АГУ) (RU)
Реферат

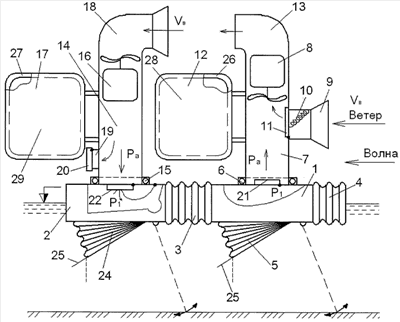

Изобретение относится в ветроволновой энергетике и может быть использовано для получения электрической энергии. Установка содержит понтоны 1 и 2, соединенные сильфоном 3. Понтон 1 имеет спереди сильфон 4, а к днищу его прикреплена сильфонная камера 5. Сверху понтона 1 прикреплен через поворотный подшипник 6 вертикальный воздуховод 7 с турбогенератором 8. Справа к нему прикреплен воздухозаборный раструб 9 с цепочкой 10 и откидным обратным клапаном 11. Слева к воздуховоду 7 прикреплено оперение 12, сверху колено 13, выходное отверстие которого обращено в сторону оперения 12. Воздуховод 14 через подшипник 15 прикреплен сверху к понтону 2 и имеет внутри турбогенератор 16, слева оперение 17, а сверху угловой раструб 18. Внизу к воздуховоду 14 под оперением 17 прикреплен патрубок 19, закрытый откидным обратным клапаном 20. Откидные обратные клапаны 21 и 22 установлены на выходных отверстиях понтонов 1 и 2. Клапан 22 прижат к своему седлу плоской пружиной 23. К понтону 2 прикреплена сильфонная камера 24, имеющая козырек 25. Оперения 12 и 17 выполнены из замкнутого металлического каркаса 26 и 27, на которые прикреплены пьезоэлектрические пленки 28 и 29. Изобретение направлено на обеспечение возможности максимального использования энергии волн и ветра. 1 ил.
