RU 39358 U1, 27.07.2004. RU 27632 U1, 10.02.2002. RU 2266406 С1, 20.12.2005. RU 2184225 С2, 27.06.2002. SU 1059339 А, 07.12.1983. US 4415823 A, 15.11.1983.
Имя заявителя:
Общество с ограниченной ответственностью "ТехГеоБур" (RU)
Изобретатели:
Сокирский Григорий Степанович (RU) Ширманов Михаил Иванович (RU) Удовиченко Анатолий Иванович (RU) Пичугин Александр Алексеевич (RU) Тропынин Вячеслав Петрович (RU)
Патентообладатели:
Общество с ограниченной ответственностью "ТехГеоБур" (RU)
Реферат

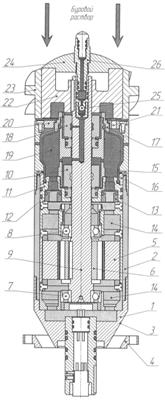

Изобретение относится к области бурения скважин и может быть использовано для питания автономных забойных геофизических и навигационных комплексов. Турбогенератор для питания скважинной аппаратуры содержит внешний статор, размещенный в герметичном корпусе, верхний обтекатель и внутренний ротор, расположенный на валу турбогенератора. Вал установлен в подшипниках качения, расположенных по обе стороны ротора. На валу размещены два дополнительных уплотняющих устройства. Герметичный корпус заполнен смазочно-охлаждающей жидкостью. Содержит два компенсирующих устройства беспоршневого типа, которые установлены неподвижно и не вращаются вместе с валом. Первое устройство расположено внутри гайки корпуса турбогенератора и заполнено смазочно-охлаждающей жидкостью. Второе устройство установлено в обойме, которая закрывает герметичный корпус турбогенератора. Первое уплотняющее устройство разделяет внутреннюю полость первого компенсирующего устройства от наружной жидкости (буровой раствор), а второе уплотняющее устройство разделяет внутреннюю полость первого компенсирующего устройства, заполненного смазочно-охлаждающей жидкостью, от герметичного корпуса турбогенератора, также заполненного смазочно-охлаждающей жидкостью. Значительно уменьшается абразивный износ частей турбогенератора из-за попадания абразивных частиц, содержащихся в буровом растворе, исключается возможность возникновения турбулентного потока, следствием которого является процесс кавитации, тем самым повышается ресурс генератора и надежность его работы в условиях переменных давлений и температуры. 1 ил.
