RU 2322609 C1, 20.04.2008. RU 2111884 C1, 27.05.1998. SU 982969 A, 23.12.1982. US 3155065 A, 03.11.1964. FR 1434322 A, 08.04.1966.
Имя заявителя:
Чокина Георгий Иванович (RU)
Изобретатели:
Чокина Георгий Иванович (RU) Дындор Валентин Михайлович (RU)
Патентообладатели:
Чокина Георгий Иванович (RU)
Реферат

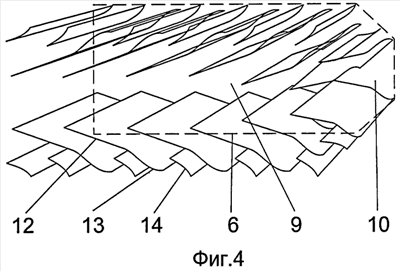

Изобретение относится к устройствам для преобразования энергии погружений-всплытий подводного аппарата. Вспомогательное гидрореактивное устройство для подводных аппаратов содержит, по меньшей мере, два водовода, расположенных симметрично с боковых сторон относительно продольной оси подводного аппарата. Каждый водовод выполнен в виде сужающихся по ходу потока сопел с выходными отверстиями, выполненными внутри водовода и обращенными наружу входными водозаборными отверстиями. Вертикальные стенки водовода образованы плоскими пластинами. В каждом водоводе в вертикальной плоскости сформированы верхний и нижний ряды симметричных относительно продольной оси водовода сопел с формированием внутри водовода центральной водоразгонной камеры, сообщенной со стороны входа с выполненным в передней части водовода центральным соплом и выходным отверстием со стороны задней части водовода. Сопла образованы расположенными между вертикальными стенками водовода горизонтальными в поперечном сечении сопел криволинейными стенками с образованием прямоугольного поперечного сечения сопел. Горизонтальные криволинейные стенки сопел выполнены из пластин с плавно изогнутым выпуклым относительно продольной оси подводного аппарата участком, расположенным со стороны входного водозаборного отверстия. Между плавно изогнутыми участками смежных горизонтальных криволинейных стенок на входе в сопла установлены изогнутые в продольном направлении и вогнутые относительно продольной оси подводного аппарата, направляющие поток, горизонтальные в поперечном сечении пластины. Повышается эффективность использования энергии потока воды при перемещении в ней подводного аппарата. 1 з.п. ф-лы, 4 ил.
