US 4132269 А, 02.01.1979. RU 2006128649 A, 20.02.2008. RU 2004137786 A, 10.06.2006. SU 1698362 A1, 15.12.1991. EP 0118788 A, 19.09.1984.
Имя заявителя:
Елисеев Александр Дмитриевич (RU)
Изобретатели:
Елисеев Александр Дмитриевич (RU)
Патентообладатели:
Елисеев Александр Дмитриевич (RU)
Реферат

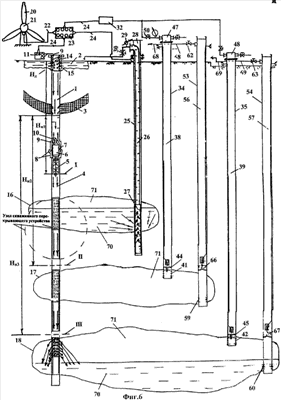

Изобретение относится к энергетике, в частности к устройствам для получения электроэнергии без сжигания для этого топлива, и является источником возобновляемой энергии (ВИЭ). Работа электростанции включает два процесса: выработки электроэнергии (ВЭ) и подъема воды (ПВ), не совпадающие по времени, причем ПВ осуществляется за счет электроэнергии, вырабатываемой ветроэнергетической установкой 19 (ВЭУ). ВЭ осуществляется гидроагрегатом, включающим гидромашину 5 в виде гидротурбины, соединенную с электромашиной 6 в виде электрогенератора, установленным в буровой скважине, в которой действует гидроэнергетический поток воды (ГЭП), гидравлическая мощность которого преобразуется гидроагрегатом в электрическую энергию и передается на дневную поверхность. ГЭП формируется потоком воды из вышележащего источника воды 2, сообщенного с буровой скважиной 1, а зоной ухода воды из скважины является сообщенная с ней зона стока, расположенная ниже источника воды. Зоной стока может быть подземный коллектор, пустотное образование, зона поглощения 16, 17 или 18 и др., объем ее ограничен. Гидротурбина, электрогенератор и электрическая линия связи 9 скважинного гидроагрегата с электрокоммутационным преобразовательным щитом 11 на дневной поверхности приспособлены для работы в скважинных условиях. ПВ предусматривает три варианта подъема воды из поглощающего интервала: скважинный гидроагрегат является обратимой гидромашиной, при этом гидромашина выполнена в виде центробежного насоса, а электромашина - в виде электродвигателя, а для подъема воды используется та же буровая скважина 1; для подъема воды используется специальная добычная скважина 25, которой перебурен поглощающий интервал и в которой установлена водоподъемная колонна труб 26 с перфорированным отрезком 27 с погружным насосом на ее нижнем конце; для подъема воды используются нагнетательные скважины 34 и 35, пробуренные до поглощающих интервалов 17 и 18, и водоподъемные скважины 53 и 54, которыми перебурены поглощающие интервалы 17 и 18. Достигаемый технический результат заключается в создании СГАЭС, обладающей широкими условиями применения. 2 з.п. ф-лы, 6 ил.
