RU 2006128649 А, 20.02.2008. US 4132269 A, 02.01.1979. RU 2004137786 А, 10.06.2006. SU 1698362 A1, 15.12.1991. ЕР 0118788 А, 19.09.1984. КАРЕЛИН В.Я. Гидроэлектрические станции. - М.: Энергоатомиздат, 1987, с.21, рис.1.7.
Имя заявителя:
Елисеев Александр Дмитриевич (RU)
Изобретатели:
Елисеев Александр Дмитриевич (RU)
Патентообладатели:
Елисеев Александр Дмитриевич (RU)
Реферат

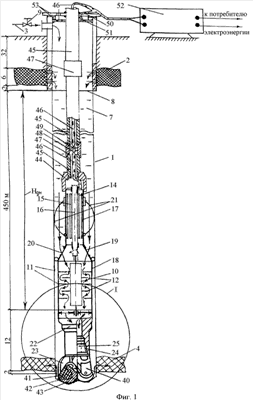

Изобретение относится к энергетике и может быть использовано для производства электроэнергии. Гидроагрегат скважинной гидроэлектростанции содержит гидротурбину, соединенную с электрогенератором. При этом гидротурбиной является турбобур 10, электрогенератором - электробур 14, которые агрегатированы путем соединения их корпусов 17 и 18 посредством переводника 19 и якоря-шпинделя 15 электробура 14 с ротором турбобура 10. Электробур 14 расположен выше турбобура 10, корпус 17 электробура 14 соединен с нижним концом колонны труб для электробурения, верхний конец которых закреплен на устье скважины. В переводнике 19 выполнены отверстия 20, сообщающие скважину с гидравлическим входом турбобура 10 и гидравлическим каналом якоря-шпинделя 15 электробура 14. Опорным элементом скважины является ее забой, а узлом фиксирования - соединенная с нижней частью корпуса 18 турбобура 10 забойная опора, выполненная с возможностью восприятия ею нагрузки гидроагрегата и одновременного его проворачивания, либо опорным элементом скважины являются ее стенки. Узел фиксирования выполнен в виде механического или гидравлического пакера, соединенного с нижней частью корпуса 18 турбобура 10. Изобретение направлено на обеспечение высокой надежности работы в условиях удаленного расположения от забоя скважины и создание простой конструкции гидроагрегата. 4 ил.
