| ПОГРУЖНАЯ ЭЛЕКТРОСТАНЦИЯ |  |
Номер публикации патента: 2175730 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F03B013/00 F03B013/22 | | Аналоги изобретения: | SU 1300188 A1, 30.03.1987. SU 1617183 A1, 30.12.1990. SU 1592569 А1, 15.09.1990. SU 1283435 А1, 15.01.1987. GB 2091815 A, 04.08.1982. US 4685296 A, 11.08.1987. |
| Имя заявителя: | Калининградский военный институт ФПС РФ | | Изобретатели: | Барабанов С.В.
Сафронова С.О. | | Патентообладатели: | Калининградский военный институт ФПС РФ |
Реферат | |

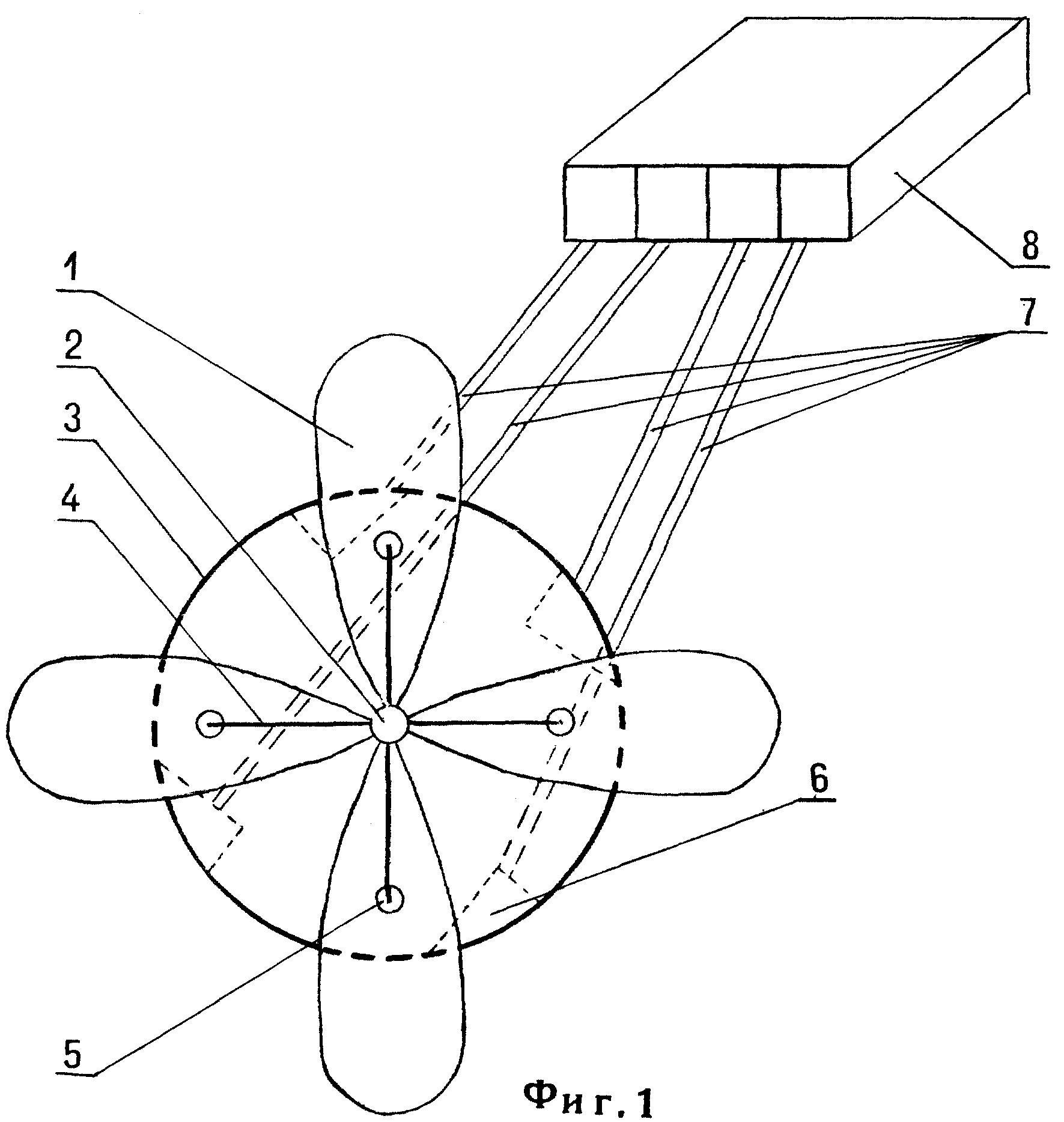

Погружая электростанция предназначена для преобразования кинетической энергии потока воды в электрическую энергию и может быть использована для создания передвижных электростанций. Электростанция содержит турбину, закрепленную на валу, размещенном в корпусе. На валу размещены радиально расположенные направляющие, на которых закреплены элементы цилиндрической формы, вращающиеся вокруг своей оси. На внутренней поверхности корпуса закреплены элементы из эластичного материала в виде оболочки, внутренняя полость каждого из которых связана гибким трубопроводом с соответствующей секцией емкости, заполненной жидким диэлектриком. В каждой секции между подложками, имеющими герметичные выводы, размещена пьезопленка. Поток воды, попадая на лопатки турбины, вызывает вращение вала, при этом элементы цилиндрической формы, вращающиеся вокруг своей оси, набегают на эластичные оболочки, производя упругую деформацию последних. Давление внутри эластичного элемента возрастает, соответственно возрастает давление и в секциях емкости. Пьезопленка деформируется и на подложках появляется разность потенциалов. Если к выводам подключить нагрузку, то в ее цепи потечет электрический ток. Устройство имеет высокую надежность в работе. 2 ил.
|
