УСТРОЙСТВО ДЛЯ ПОВЫШЕНИЯ УСТОЙЧИВОСТИ РАБОТЫ РАДИАЛЬНО - ОСЕВОЙ ГИДРОТУРБИНЫ (ВАРИАНТЫ)

Номер публикации патента: 2470178

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2011128958/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F03B011/04
Аналоги изобретения: WO 2007/142709 A1, 13.12.2007. RU 2188965 C1, 10.09.2002. SU 966281 A, 15.10.1982. US 4515524 А, 05.07.1985. US 2507796 А, 16.05.1950. JP 57008365 А, 16.01.1982.

Имя заявителя: Открытое акционерное общество "Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова" (ОАО "НПО ЦКТИ") (RU)
Изобретатели: Калаев Владимир Анатольевич (RU)
Патентообладатели: Открытое акционерное общество "Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова" (ОАО "НПО ЦКТИ") (RU)

Реферат

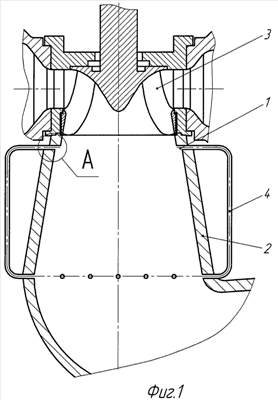

Изобретение относится к гидромашиностроению и может быть использовано в отсасывающих трубах радиально-осевых гидротурбин на гидроэлектростанциях для повышения устойчивости работы радиально-осевых гидротурбин. Устройство для повышения устойчивости работы радиально-осевой гидротурбины включает сопло 1 для подвода жидкой среды в отсасывающую трубу 2 в область за выходным срезом рабочего колеса 3. Сопло 1 выполнено в стенке трубы 2 за выходным срезом колеса 3 и сообщено со стороны входа в него посредством, по крайней мере, одного перепускного трубопровода 4 с нижерасположенным участком трубы 2 по ходу потока в ней рабочей среды из гидротурбины. Со стороны выходного сечения сопло 1 выполнено в виде кольцевой щели или отверстий в стенке трубы 2 с образованием косого среза выходного сечения сопла 1 и уступа на стенке трубы 2. По ходу потока в трубе 2 край уступа, расположенный ближе к колесу 3, выступает над краем уступа, расположенным дальше от колеса 3. Изобретение направлено на снижение интенсивности пульсаций потока в отсасывающей трубе в зоне за выходным срезом рабочего колеса и повышение посредством автоматического регулирования подачи жидкой среды в зону за выходным срезом рабочего колеса устойчивости работы радиально-осевых гидротурбин. 2 н. и 9 з.п. ф-лы, 9 ил.
