RU 2313001 C2, 20.12.2006. RU 81265 U1, 20.12.2006. ЩАПОВ Н.М. Турбинное оборудование гидростанций. - М., 1961, с.230, рис 14-3. RU 59956 C2, 15.05.2006. US 4224526 A, 23.09.1980.
Имя заявителя:
Казаченко Дмитрий Кузьмич (RU)
Изобретатели:
Казаченко Дмитрий Кузьмич (RU)
Патентообладатели:
Казаченко Дмитрий Кузьмич (RU)
Реферат

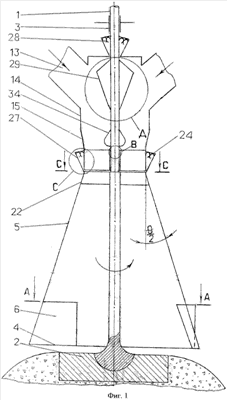

Агрегат предназначен для применения на деривационных и приплотинных ГЭС с незначительным колебанием уровня нижнего бьефа с большими диапазонами напора и расхода воды. Вертикальный вал агрегата оперт нижним концом с шаровой рабочей поверхностью на станину-подпятник. К валу и рабочему колесу герметично закреплен конический поддон, по касательной к которому внизу прикреплены выпускные трубы с изменяемой и фиксируемой площадью поперечного сечения. В направляющем аппарате изогнутые лопасти прикреплены одним концом в наружном ободе, а противоположным - к охватывающему вал ободу. Лопасти выполнены по касательной к плоскости выходного сечения. Верхнее ребро лопасти ориентировано в радиальной плоскости и наклонено от внутреннего к наружному ободу, а нижнее - горизонтально. Уплотнение рабочего колеса состоит из двух гибких упругих колец с профилем желоба, дном обращенного кверху. Одной стороной они герметично закреплены к уплотняемым деталям, а противоположными выпуклыми сторонами контактируют между собой. Центробежный регулятор расхода воды содержит балансиры, тяги и ползун на валу агрегата, в проходящем потоке воды находится в защитном кожухе. Использование агрегата дает повышение мощности, КПД и быстроходности, позволит упростить, удешевить и ускорить строительство ГЭС. 5 н. и 2 з.п. ф-лы, 17 ил.
