РАДИАЛЬНО - ОСЕВАЯ ГИДРАВЛИЧЕСКАЯ МАШИНА

Номер публикации патента: 2447315

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010144349/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F03B003/02
Аналоги изобретения: Гидравлические турбины, Отраслевой каталог НИИЭ Информэнергомаш. - М., 1985, с.141, рис.54. SU 439623 А, 11.03.1975. WO 2009071838 A1, 26.11.2008. US 5924844 A, 20.07.1999. US 3245656 A1, 12.04.1966. JP 58183867 A, 27.10.1983.

Имя заявителя: Открытое акционерное общество "Силовые машины-ЗТЛ, ЛМЗ, Электросила, Энергомашэкспорт" (ОАО "Силовые машины") (RU)
Изобретатели: Сотников Анатолий Александрович (RU)
Патентообладатели: Открытое акционерное общество "Силовые машины-ЗТЛ, ЛМЗ, Электросила, Энергомашэкспорт" (ОАО "Силовые машины") (RU)

Реферат

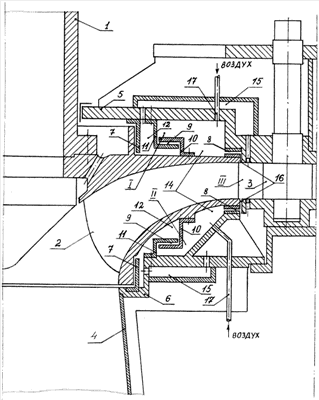

Изобретение относится к конструкции радиально-осевых гидравлических машин, предназначенных преимущественно для работы на высоких напорах. Гидромашина содержит наружное и внутреннее разделительные кольцевые гидродинамические уплотнения 8 и 9, размещенные в каждой, либо в одной из полостей вокруг рабочего колеса 2 - между рабочим колесом 2 и крышкой 5 и между рабочим колесом 2 и фундаментным кольцом 6. Наружное разделительное уплотнение 8 расположено в области периферийной зоны рабочего колеса 2, а внутреннее 9 - между наружным разделительным уплотнением 8 и уплотнением 7, ограничивающим протечки во всасывающую трубу. Два кольца 10 и 11, образующие внутреннее разделительное уплотнение 9, имеют в поперечном сечении Z-образный или уголковый профиль и установлены так, что свободные полки их поперечных сечений перекрывают друг друга. Каждая полость, в которой размещены разделительные уплотнения 8 и 9, разделена на две камеры 12 и 14. Наружная камера 14 снабжена подводом 17 для подачи сжатого газа. Изобретение направлено на обеспечение отжатия воды с периферийной зоны рабочего колеса при работе гидравлической машины в турбинном или насосном режиме и снижение потерь энергии на дисковое трение. 1 ил.
