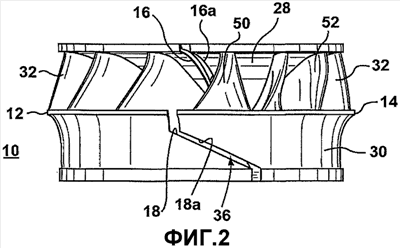

Изобретение относится к рабочим колесам для турбины Френсиса. Составное рабочее колесо для турбины Френсиса содержит, по меньшей мере, два сегмента 12, 14 рабочего колеса, выполненных с возможностью соединения вместе по их противолежащим поверхностным участкам 16, 16а, 18, 18а для образования составного рабочего колеса, имеющего верхний обод 28, нижний обод 30 и множество лопаток 32, проходящих между верхним ободом 28 и нижним ободом 30 и прикрепленных к ним. Противолежащие поверхностные участки 16, 16а, 18, 18а сегментов рабочего колеса расположены только вдоль участков верхнего обода и участков нижнего обода, причем эти противолежащие поверхностные участки 16, 16а, 18, 18а сегментов 12, 14 рабочего колеса расположены между соседними лопатками составного рабочего колеса и отстоят от них. Составное рабочее колесо имеет центральную ось. Верхний обод имеет центральное отверстие круглой формы. Противолежащие поверхностные участки 16, 16а участков верхнего обода 28, если смотреть сверху, проходят от центрального отверстия с радиальным смещением от центральной оси. Изобретение направлено на создание рабочего колеса, обладающего повышенной надежностью и долговечностью. 6 з.п. ф-лы, 2 ил.
