Имя заявителя:
ЭРЛАХ КОНСАЛТ ДЖЕК (DE)
Изобретатели:
ЭРЛАХ Йозеф (DE) ШТАУБЛИ Томас (CH)
Патентообладатели:
ЭРЛАХ КОНСАЛТ ДЖЕК (DE)
Приоритетные данные:
03.07.2006 DE 202006010272.8
Реферат

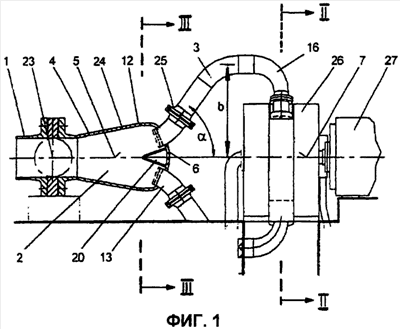

Изобретение относится к ковшовой турбине. Ковшовая турбина содержит подводящую систему для трех-шести сопел и имеет напорную трубу 1 с распределительным элементом 2, от которого ответвляются подводящие трубопроводы 3 к отдельным соплам для подачи свободной струи на ковши рабочего колеса. Распределительный элемент состоит из центральной распределительной трубы 4 с круговым поперечным сечением с осью 5 и замыкающим дном 6. Подводящие трубопроводы 3, при рассматривании в осевом направлении, с распределением по окружности распределительной трубы отходят в тангенциальном и/или в радиальном направлении наружу. Подводящие трубопроводы 3 противоположно направлению потока в распределительной трубе 4 входят в распределительную трубу 4 с выступом 19 на определенном расстоянии. Изобретение направлено на создание экономичной подводящей системы для ковшовых турбин с тремя-шестью соплами. 20 з.п. ф-лы, 11 ил.
