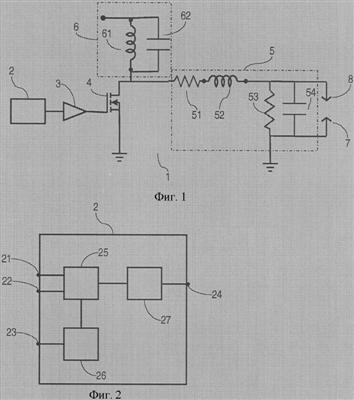

Настоящее изобретение касается питания резонатора напряжением, превышающим 200 В, с частотой, превышающей 1 МГц, и, в частности, питания резонаторов, используемых в системах управляемого зажигания. Устройство (2) управления питанием системы радиочастотного зажигания двигателя внутреннего сгорания (ДВС) содержит интерфейс (21) приема сигналов измерения рабочих параметров ДВС, интерфейс (24) выхода командного сигнала, модуль запоминающего устройства (26) (ЗУ), модуль (25) определения частоты генерируемого командного сигнала и модуль (27) выдачи командного сигнала. Модуль ЗУ (26) сохраняет в памяти отношения между сигналами измерения и частотой генерируемого командного сигнала. Модуль (25) генерирует командный сигнал в зависимости от сигналов измерения, получаемых на интерфейсе приема, и отношений, сохраненных в модуле ЗУ (26). Модуль (27) выдает командный сигнал на определенной частоте на интерфейс выхода. Устройство управления также может содержать интерфейс (22) приема сигналов измерения рабочих параметров системы питания, интерфейс (23) программирования ЗУ. Модуль ЗУ (26) запоминает отношения в виде многомерной таблицы, в которой входными данными являются сигналы измерения или в виде функции, связывающей единую частоту командного сигнала с заранее определенными сигналами измерения. Система питания системы радиочастотного зажигания содержит устройство управления питанием (2) и цепь питания. Цепь питания содержит выключатель (4). Выключатель (4) управляется командным сигналом устройства (2) управления. Выключатель подает промежуточное напряжение на выход цепи питания по частоте, определенной командным сигналом. Система зажигания содержит систему питания и резонатор (5). Резонансная частота резонатора (5) превышает 1 МГц. Резонатор соединен с выходом цепи питания. Технический результат заключается в получении гарантированного коэффициента усиления резонатора, обеспечивающего возможность генерирования плазмы. 3 н. и 6 з.п. ф-лы, 2 ил.
