ЭЛЕКТРОННЫЙ КОРРЕКТОР СИСТЕМЫ ЗАЖИГАНИЯ

Номер публикации патента: 2171393

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 96107704/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02P005/145
Аналоги изобретения: RU 2029883 C1, 27.02.1995. RU 2046991 C1, 27.10.1995. RU 2019726 С1, 15.09.1994. RU 2010104 С1, 30.03.1994. US 4625689 A, 02.12.1986.

Имя заявителя: Линник Евгений Васильевич (UA)
Изобретатели: Линник Евгений Васильевич (UA)
Бабенко Павел Григорьевич (UA)
Сериков Сергей Александрович (UA)
Патентообладатели: Линник Евгений Васильевич (UA)
Бабенко Павел Григорьевич (UA)
Сериков Сергей Александрович (UA)

Реферат

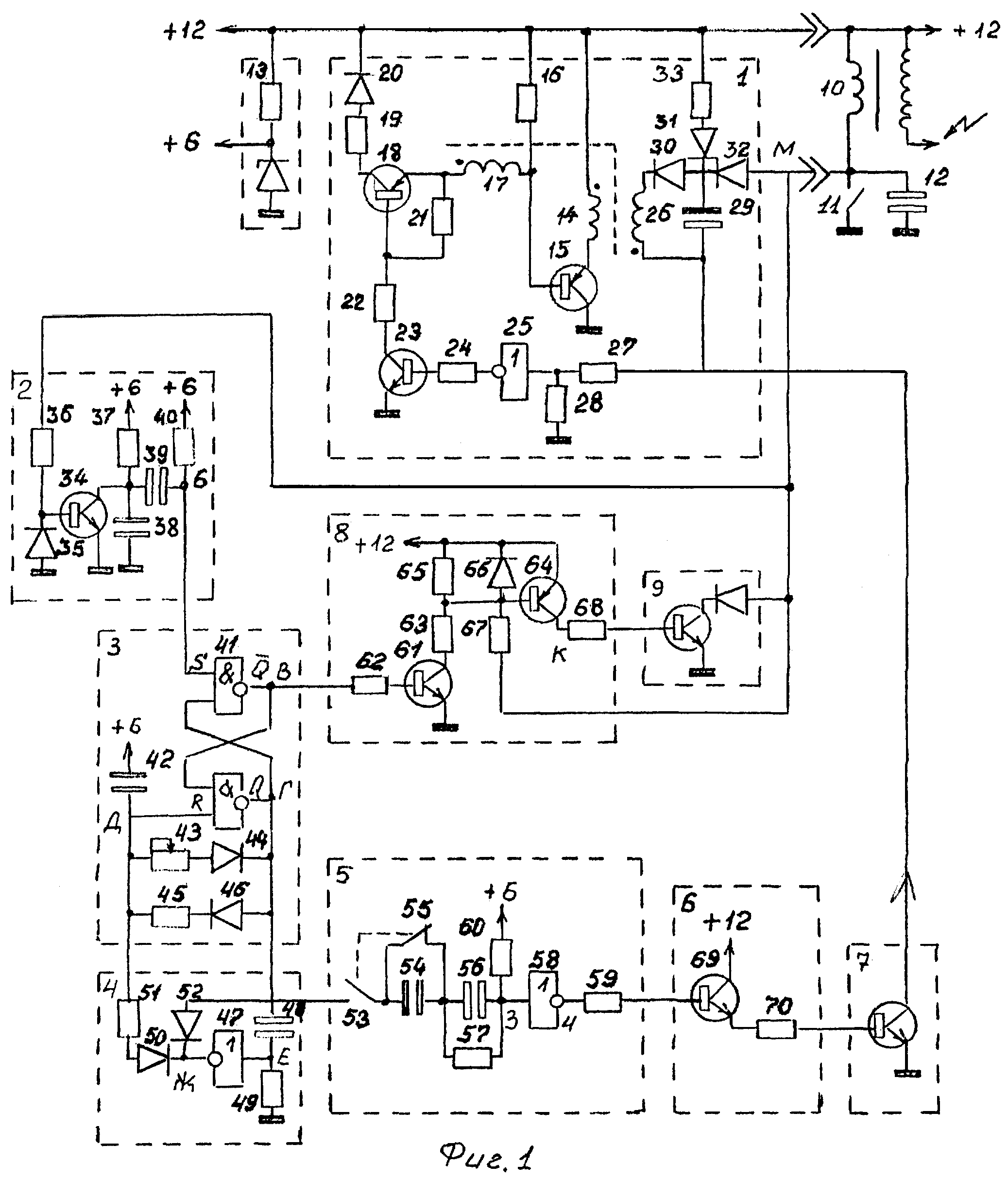

Корректор предназначен для системы зажигания автомобилей и содержит параметрический стабилизатор напряжения, входы которого включены между первой и второй шинами питания, и соединенные последовательно блок временной задержки с двумя входами, первый усилитель мощности и силовой транзисторный ключ. Согласно изобретению в него введены дополнительно стабилизированный преобразователь напряжения постоянного тока, блок подавления дребезга контактов прерывателя, формирователь импульсов коррекции угла опережения зажигания с двумя выходами, формирователь импульсов времени накопления тока в первичной обмотке катушки зажигания, второй усилитель мощности и второй силовой транзисторный ключ, блок временной задержки снабжен вторым выходом, а усилитель мощности - вторым входом, причем входы преобразователя напряжения и блока подавления дребезга соединены с входом-выходом устройства, их выходы - с выходом второго ключа и первым входом блока временной задержки соответственно, вторые вход и выход блока временной задержки соединены соответственно с первым выходом и входом формирователя импульсов коррекции, второй выход которого соединен через последовательные формирователь импульсов времени накопления и второй усилитель с входом второго ключа, а второй вход первого усилителя подключен к входу-выходу устройства. Технический результат - повышение надежности. 7 з.п.ф-лы, 2 ил.
