СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ С УСТРОЙСТВОМ ДЛЯ ОБРАБОТКИ ОТРАБОТАВШИХ ГАЗОВ И ТЕПЛООБМЕННИКОМ В ТРУБОПРОВОДЕ РЕЦИРКУЛЯЦИИ ОТРАБОТАВШИХ ГАЗОВ (ВАРИАНТЫ)

Номер публикации патента: 2410561

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007139107/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02M025/07   F01N003/28
Аналоги изобретения: ЕР 1503070 А2, 02.02.2005. JP 2000146465 A, 26.05.2000. US 5785030 A, 28.07.1998. RU 2230212 C2, 10.06.2004. SU 567835 A1, 05.08.1977.

Имя заявителя: ЭМИТЕК ГЕЗЕЛЬШАФТ ФЮР ЭМИССИОНСТЕХНОЛОГИ МБХ (DE),
БЕР ГМБХ УНД КО.КГ (DE)
Изобретатели: БРЮКК Рольф (DE)
ШЕЕДЕР Андреас (DE)
ГЕСКЕС Петер (DE)
МАУХЕР Ульрих (DE)
РУКВИД Йенс (DE)
Патентообладатели: ЭМИТЕК ГЕЗЕЛЬШАФТ ФЮР ЭМИССИОНСТЕХНОЛОГИ МБХ (DE)
БЕР ГМБХ УНД КО.КГ (DE)
Приоритетные данные: 24.03.2005 DE 102005014264.8

Реферат

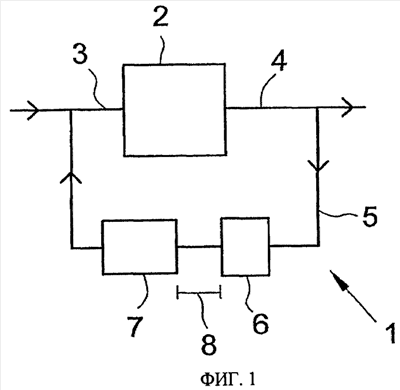

Система (1) выпуска отработавших газов (ОГ), образующихся при работе двигателя (2) внутреннего сгорания, включает впускную систему (3) и выпускной трубопровод (4), которые соединены между собой трубопроводом (5) рециркуляции ОГ с размещенными в нем устройством (6) для обработки ОГ и теплообменником (7). Теплообменник (7) создает первый динамический напор, а устройство (6) для обработки ОГ создает второй динамический напор, который по величине меньше первого динамического напора. Устройство (6) для обработки ОГ расположено по ходу потока ОГ перед теплообменником (7) на первом расстоянии (8) от него. Устройство (6) для обработки ОГ содержит сотовый элемент (17), и в процессе работы системы происходит кумуляция эффектов создания первого динамического напора и второго динамического напора, обеспечиваемая влиянием первого динамического напора, создаваемого теплообменником (7), на второй динамический напор, создаваемый по ходу потока ОГ перед устройством (6) для обработки ОГ, с приданием движению потока (14) ОГ, входящего в устройство (6) для обработки ОГ, равномерного характера в отношении прохождения этого потока через устройство для обработки ОГ. Техническим результатом является уменьшение загрязнения теплообменника при минимально возможных габаритах теплообменника и каталитического нейтрализатора. 2 н. и 10 з.п. ф-лы, 4 ил.
