DE 10353011 A1, 16.06.2005. DE 10319920 A1, 06.05.2004. SU 573652 A1, 25.09.1977. US 2005087714 A1, 28.04.2005. FR 2876160 A1, 07.04.2006. DE 10360253 A1, 21.07.2005. WO 2005043017 A1, 12.05.2005. CH 487363 A, 15.03.1970.
Имя заявителя:
РОБЕРТ БОШ ГМБХ (DE)
Изобретатели:
МИЛЛЕР Франк (DE) ОКРЕНТ Эльмар (DE)
Патентообладатели:
РОБЕРТ БОШ ГМБХ (DE)
Приоритетные данные:
15.02.2006 DE 102006006883.1
Реферат

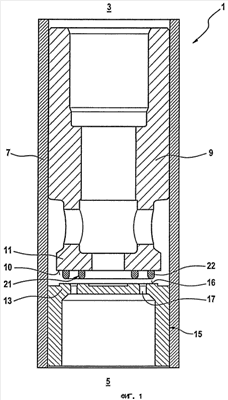

Изобретение относится к машиностроению и предназначено в качестве клапанного модуля для подачи текучих, прежде всего газообразных, сред в двигатель внутреннего сгорания. Клапанный модуль содержит втулку (7) клапана, в которой расположен якорь (9) клапана с запорным органом (11), установленный для управления потоком текучей среды между входной стороной (3) и выходной стороной (5) с возможностью его направленного осевого перемещения относительно элемента (15) клапана, образующего клапанное седло (13) и неподвижно установленного во втулке (7) клапана. Уплотнительное устройство (21, 21', 21'') выполнено по меньшей мере с двумя кольцевыми уплотнительными выступами (22, 22', 22'') и расположено по отношению по меньшей мере к одному проходному отверстию (17) таким образом, чтобы в закрытом положении клапанного модуля (1) по меньшей мере одно проходное отверстие (17) находилось между уплотнительными выступами (22, 22', 22''). Уплотнительное устройство (21, 21'') выполнено с двумя отдельными уплотнительными выступами (22, 22''). Уплотнительное устройство (21, 21', 21'') закреплено на торцовой поверхности (10) запорного органа (11) или на торцовой поверхности (16) клапанного седла (13) методом вулканизации, литья на основание или наклеивания. Изобретение направлено на повышение герметичности клапанного модуля и на увеличение его срока службы. 7 з.п. ф-лы, 4 ил.
