RU 2344310 C2, 20.06.2007. UA 45465 C2, 15.04.2002. UA 43376 C2, 30.10.1998. GB 2196392 A, 12.07.2005. US 6915627 B2, 12.07.2005. WO 03/074859 A1, 12.09.2003.
Имя заявителя:
Открытое акционерное общество "Конструкторское бюро химавтоматики" (RU)
Изобретатели:
Братухин Николай Александрович (RU) Ларин Сергей Иванович (RU) Рубинский Виталий Романович (RU) Черниченко Владимир Викторович (RU)
Патентообладатели:
Открытое акционерное общество "Конструкторское бюро химавтоматики" (RU)
Реферат

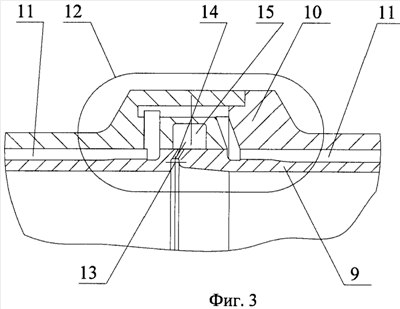

Изобретение относится к жидкостным ракетным двигателям (ЖРД), преимущественно кислородно-керосиновым. Жидкостный ракетный двигатель содержит как минимум одну регенеративно охлаждаемую камеру, устройство для подачи рабочего тела на турбину турбонасосного агрегата, турбонасосный агрегат, агрегаты питания и регулирования. Камера включает смесительную головку, профилированную оболочку, состоящую из профилированных внутренней и наружной обечаек, скрепленных между собой, например, при помощи пайки по ребрам, выполненным на внутренней обечайке. На профилированной оболочке выполнен как минимум один пояс завесы, представляющий собой кольцевую профилированную проточку во внутренней обечайке, соединенную каналами с полостью подачи охладителя, например, керосина. Оси указанных каналов расположены тангенциально по отношению к кольцевой полости завесы. В камере выполнен как минимум один пояс завесы, в котором продольные оси большей части, предпочтительно всех, тангенциальных каналов расположены вне плоскости, перпендикулярной оси камеры, и пересекают ее. В варианте выполнения оси тангенциальных каналов пересекают указанную плоскость под углом 4-10°, предпочтительно 6°, отношение длины канала к его диаметру составляет от 3 до 8. Рассмотрен способ охлаждения теплонапряженных участков камеры сгорания. Изобретение обеспечивает повышение надежности защиты стенок камеры при минимальных потерях удельного импульса тяги на охлаждение. 2 н. и 5 з.п. ф-лы, 5 ил.
