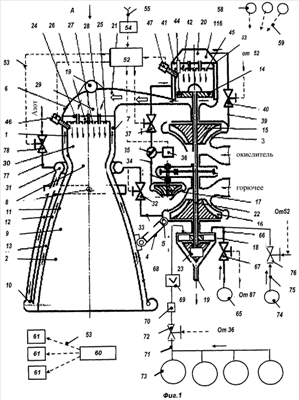

Изобретение относится к ракетным двигателям, работающим на жидком топливе, предназначенным преимущественно для первых ступеней ракет. Жидкостно-ракетный двигатель, содержащий систему управления с бортовым компьютером и источником электроэнергии, газогенератор, соединенный газоводом с камерой сгорания, и турбонасосный агрегат, содержащий, в свою очередь, насосы окислителя, горючего и пусковую турбину, а также баллон воздуха, подсоединенный трубопроводом высокого давления через клапан к пусковой турбине, и запальные устройства на камере сгорания и газогенераторе, согласно изобретению на камере сгорания и газогенераторе установлено, по меньшей мере по две группы запальных устройств, причем число групп на камере сгорания и на газогенераторе одинаковое, в системе управления выполнены коммутаторы, число которых соответствует числу групп запальных устройств, соединенные электрическими связями с одной стороны с бортовым компьютером, а с другой стороны с группами запальных устройств, к пусковой турбине через быстроразъемное соединение и обратный клапан внешним трубопроводом, содержащим внешний клапан присоединен как минимум один внешний баллон воздуха высокого давления. Жидкостно-ракетный двигатель может содержать как минимум один дополнительный баллон воздуха высокого давления, соединенный дополнительно трубопроводом высокого давления с пусковой турбиной. Жидкостно-ракетный двигатель может содержать центральный шарнир, выполненный на газоводе на оси камеры сгорания. Жидкостно-ракетный двигатель может содержать центральный шарнир, выполненный цилиндрическим. Центральный шарнир может быть выполнен сферическим. ЖРД может содержать приемник системы ГЛОНАСС, соединенный электрической связью с бортовым компьютером. Жидкостно-ракетный двигатель может содержать приемно-передающее устройство, соединенное электрической связью с бортовым компьютером. Жидкостно-ракетный двигатель может содержать датчик числа оборотов вала ТНА, соединенный электрической связью с бортовым компьютером. Изобретение обеспечивает многократность запуска ЖРД. 7 з.п. ф-лы, 5 ил.
