Болотин Николай Борисович (RU), Нефедова Елена Николаевна (RU), Болотина Марина Николаевна (RU)
Изобретатели:
Болотин Николай Борисович (RU) Нефедова Елена Николаевна (RU) Болотина Марина Николаевна (RU)
Патентообладатели:
Болотин Николай Борисович (RU) Нефедова Елена Николаевна (RU) Болотина Марина Николаевна (RU)
Реферат

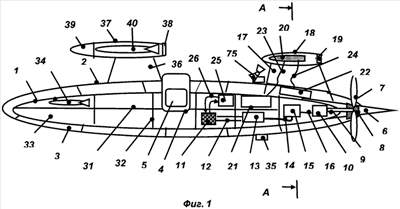

Группа изобретений относится к подводному кораблестроению и может быть использована преимущественно для подводных лодок. Атомная подводная лодка содержит прочный корпус, охватывающий его легкий корпус, цистерны между этими корпусами, прочную рубку и спасательную всплывающую камеру, установленную внутри прочного корпуса под прочной рубкой, а также, по меньшей мере, один ядерный реактор, соединенный трубопроводами контура циркуляции с турбогенератором, который электрическим кабелем соединен с электродвигателем. К прочному корпусу прикреплена, по меньшей мере, одна герметичная мотогондола обтекаемой формы с быстросбрасываемой торцовой заглушкой и с жидкостным ракетным двигателем. Жидкостный ракетный двигатель морского исполнения содержит силовую раму, камеру сгорания, закрепленную на узле подвески к силовой раме, имеющую головку, цилиндрическую часть и сопло, газогенератор и турбонасосный агрегат, содержащий, в свою очередь, турбину, насос окислителя, насос горючего, газовод, соединяющий выход из турбины с головкой камеры сгорания через узел подвески. Сопла крена сгруппированы в блоки сопел крена попарно и установлены на силовом кольце, установленном на наружной поверхности легкого корпуса в его поперечном сечении. К соплам крена через трехходовые краны газа и горючего присоединены, соответственно, трубопровод подачи газогенераторного газа, другой конец которого соединен сначала трубопроводом отбора газа, и трубопровод горючего. Блоки сопел крена закреплены на силовом кольце при помощи двух наклонных тяг. Технический результат заключается в значительном повышении скорости движения подводной лодки в режиме атаки из надводного положения и улучшении управления подводной лодкой. 2 н. и 3 з.п. ф-лы, 11 ил.
