ЖИДКОСТНЫЙ РАКЕТНЫЙ ДВИГАТЕЛЬ С УПРАВЛЯЕМЫМ ВЕКТОРОМ ТЯГИ И БЛОК СОПЕЛ КРЕНА

Номер публикации патента: 2431756

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2010119905/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K009/88
Аналоги изобретения: RU 2161263 С2, 27.12.2000. RU 10787 U1, 16.08.1999. RU 2163304 C1, 20.02.2001. RU 2382227 C1, 20.02.2010. US 3266244 A, 28.06.1963. GB 1326277 A, 08.08.1973.

Имя заявителя: Болотин Николай Борисович (RU),
Варламов Сергей Евгеньевич (RU)
Изобретатели: Болотин Николай Борисович (RU)
Варламов Сергей Евгеньевич (RU)
Патентообладатели: Болотин Николай Борисович (RU)
Варламов Сергей Евгеньевич (RU)

Реферат

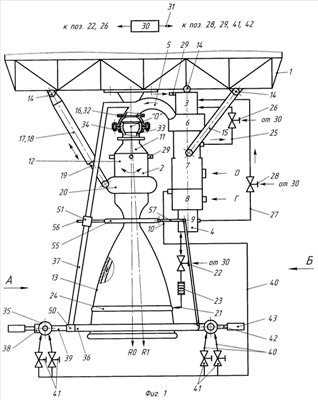

Изобретение относится к жидкостным ракетным двигателям. Жидкостный ракетный двигатель с управляемым вектором тяги, содержащий силовую раму, камеру сгорания, имеющую головку, цилиндрическую часть и сопло, закрепленную на силовой раме при помощи узла подвески, приводы, прикрепленные к силовому кольцу, выполненному на камере сгорания, газогенератор и турбонасосный агрегат с турбиной, насосом окислителя, насосом горючего, газоводом, соединяющим выход из турбины с головкой камеры сгорания через узел подвески, при этом сопла крена сгруппированы в блоки попарно и смонтированы на кольцевом коллекторе, установленном в нижней части сопла, диаметр которого больше диаметра среза сопла, к кольцевому коллектору присоединен трубопровод отбора газогенераторного газа, другой конец которого соединен с газоводом, кольцевой коллектор закреплен при помощи двух шарнирных тяг к турбонасосному агрегату и двух шарнирных тяг - к демпфирующему кронштейну, установленному на трубопроводе отбора газогенераторного газа. В районе критического сечения камеры сгорания, концентрично ему и с зазором установлено дополнительное силовое кольцо, к которому через демпфирующую опору прикреплен трубопровод отбора газогенераторного газа и присоединены две шарнирные тяги, концы которых соединены с кольцевым коллектором. К каждому соплу крена подведена от насоса горючего трубка подачи горючего, причем каждая из них оборудована пуско-отсечным клапаном. Все сопла крена оборудованы запальным устройством. Блок сопел крена содержит два сопла крепа, объединенных в один узел, при этом пара сопел крена установлена оппозитно и оборудована трехходовым краном, установленным между ними, трехходовой кран снабжен приводом, соединенным с валом. 2 н. и 3 з.п. ф-лы, 5 ил.
