ЖИДКОСТНЫЙ РАКЕТНЫЙ ДВИГАТЕЛЬ С УПРАВЛЯЕМЫМ ВЕКТОРОМ ТЯГИ И УЗЕЛ ПОДВЕСКИ КАМЕРЫ СГОРАНИЯ ЖРД

Номер публикации патента: 2409754

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2009147913/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K009/66
Аналоги изобретения: RU 2159352 С2, 20.11.2000. RU 2083859 C1, 10.07.1997. RU 2158838 С2, 10.11.2000. RU 2160376 С2, 10.12.2000. GB 1008156, 16.08.1964. US 3146589 A, 01.09.1964.

Имя заявителя: Болотин Николай Борисович (RU),
Варламов Сергей Евгеньевич (RU)
Изобретатели: Болотин Николай Борисович (RU)
Варламов Сергей Евгеньевич (RU)
Патентообладатели: Болотин Николай Борисович (RU)
Варламов Сергей Евгеньевич (RU)

Реферат

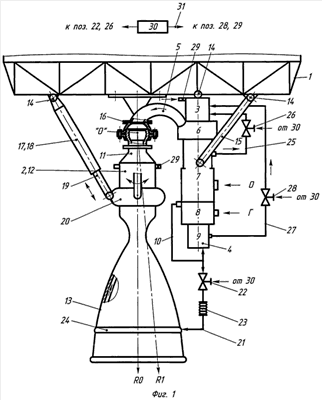

Изобретение относится к ракетной технике и может быть использовано преимущественно в жидкостных ракетных двигателях для управления вектором тяги. Жидкостный ракетный двигатель с управляемым вектором тяги, содержащий силовую раму, камеру сгорания, имеющую головку, цилиндрическую часть и сопло, которая закреплена на силовой раме при помощи узла подвески, обеспечивающего возможность качания посредством приводов в двух плоскостях, газогенератор и турбонасосный агрегат, содержащий, в свою очередь, турбину, насос окислителя, насос горючего, газовод, соединяющий выход из турбины с головкой камеры сгорания через узел подвески, согласно изобретению газогенератор прикреплен к силовой раме при помощи шарнира, турбонасосный агрегат прикреплен к силовой раме при помощи не менее чем двух шарнирных тяг. Приводы выполнены в виде гидроцилиндров, прикрепленных шарнирно к силовой раме, на камере сгорания выполнено силовое кольцо, к которому прикреплены штоки приводов. Предложен узел подвески камеры сгорания ЖРД, содержащий неподвижную часть, жестко соединенную с газоводом, и подвижную часть, жестко соединенную с головкой камеры сгорания, обе части образуют сферическое шарнирное соединение, имеющее сферические уплотнительные поверхности, и полость внутри, при этом его часть, соединенная с газоводом, выполнена как внешняя и состоит из двух деталей, верхней и нижней, стянутых болтовым соединением через регулировочную прокладку, сферические уплотнительные поверхности дополнительно уплотнены уплотнительными кольцами, установленными в кольцевых канавках обеих деталей. На верхней детали выполнен опорный фланец, жестко соединенный с силовой плитой. Верхняя деталь прикреплена к силовой раме не менее чем при помощи трех шарнирных тяг. 2 н. и 3 з.п. ф-лы, 5 ил.
