ДВУХРЕЖИМНЫЙ РАКЕТНЫЙ ДВИГАТЕЛЬ ТВЕРДОГО ТОПЛИВА

Номер публикации патента: 2379539

Вид документа: C1
Страна публикации: RU
Рег. номер заявки: 2008123659/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K009/92
Аналоги изобретения: US 3224681 A, 21.12.1965. RU 2088788 C1, 27.08.1997. RU 2183762 C1, 20.06.2002. RU 2293867 C1, 20.02.2007. US 3999379 A, 28.12.1976. DE 1154674 B, 19.09.1963.

Имя заявителя: Открытое акционерное общество Научно-производственное объединение "Искра" (RU)
Изобретатели: Лянгузов Сергей Викторович (RU)
Лянгузова Лариса Владимировна (RU)
Налобин Михаил Алексеевич (RU)
Патентообладатели: Открытое акционерное общество Научно-производственное объединение "Искра" (RU)

Реферат

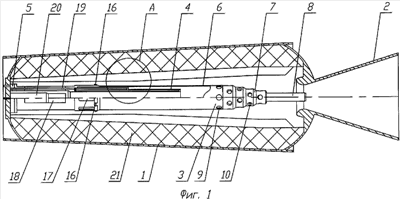

Изобретение относится к ракетной технике и может быть использовано при создании ракетного двигателя на твердом топливе (РДТТ) с отсечкой тяги. Двухрежимным РДТТ, содержащим корпус 1, центральное сопло 2 маршевого режима, соосный ему сопловой блок 3 второго режима, установленный с возможностью осевого перемещения внутри корпуса 1 и зафиксированный стопорным устройством 5, при этом сопловой блок 3 второго режима выполнен в виде цилиндрического газовода 6, наружный диаметр которого равен диаметру критического сечения сопла 2 маршевого режима, на торце газовода 6 установлено днище 7, снабженное штангой 8, проходящей через критическое сечение сопла 2 маршевого режима, а на днище 7 и газоводе 6 в несколько рядов выполнены радиальные 9 и (или) наклонные 10 отверстия. Сопловой блок 3 второго режима установлен на переднем днище корпуса 1 посредством направляющего устройства 4. Площадь поперечного сечения штанги 8 равна площади поперечного сечения стенки газовода 6. Суммарная проходная площадь радиальных 9 и наклонных 10 отверстий соплового блока 3 второго режима равна площади критического сечения сопла 2 маршевого режима. Днище 7 соплового блока 3 второго режима имеет вытянутую коническую или ступенчато-цилиндрическую форму, наружный и соответственно внутренний диаметры днища 7 выполнены переменными по длине так, что площадь внутреннего проходного сечения данного участка днища 7 равна суммарной площади радиальных 9 и наклонных 10 отверстий рядов, расположенных далее по потоку. Направляющее устройство 4 выполнено в виде телескопически расположенных цилиндров 11. Один или несколько цилиндров 11 (ПА, ПБ) направляющего устройства 4 образуют гидротормоз, соответственно полость над ними заполнена жидкостью 14, а в цилиндрах 11 выполнены сливные каналы 15. Сопловой блок 3 второго режима снабжен ограничительным уступом 16, расположенным на наружной цилиндрической поверхности газовода 6 у его входной части 17.Изобретение обеспечивает уменьшение габаритов двухрежимного РДТТ и его массы. 6 з.п. ф-лы, 4 ил.
