FR 1200002 A, 17.12.1959. FR 1095546 A, 03.06.1955. US 2724237 A, 22.11.1955. RU 2133864 C1, 27.07.1999. GB 1534919 А, 06.12.1978. RU 2305202 С2, 27.08.2007.
Имя заявителя:
Федеральное государственное унитарное предприятие "Государственное научно-производственное предприятие "Базальт" (RU)
Изобретатели:
Кушников Владимир Сергеевич (RU) Супрунов Николай Андреевич (RU) Бибилова Гульширя Ахмедовна (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Государственное научно-производственное предприятие "Базальт" (RU)
Реферат

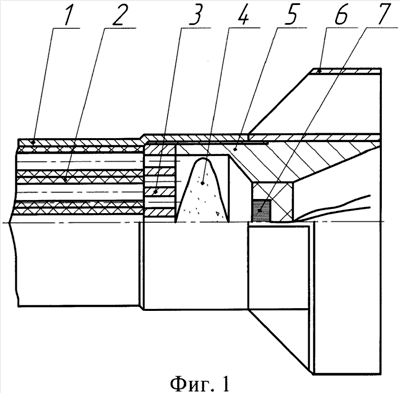

Изобретение относится к области военной техники, а именно к реактивным двигателям с малым временем работы для боеприпасов, предназначенных для стрельбы из морских гранатометных систем. Двигатель реактивного боеприпаса содержит камеру сгорания с размещенным в ней трубчатым зарядом твердого топлива, опертым на диафрагму, снабженную отверстиями, и сопло. Центры отверстий диафрагмы закоординированы по закону равностороннего треугольника, сторона которого составляет не менее 1,07 диаметра отверстия. Отношение среднего диаметра пороховой трубки к диаметру отверстия диафрагмы находится в пределах 1,6-1,9. Изобретение позволяет обеспечить равнопрочность диафрагмы реактивного двигателя, а также уменьшить выброс несгоревших остатков пороховых трубок при обеспечении отношений площадей проходного сечения диафрагмы и критического сечения сопла не менее 1,3. 2 ил.
