RU 2183761 С2, 20.06.2002. RU 2183763 С2, 20.06.2002. US 51009669 A, 05.05.1992. FR 2671138 A1, 03.07.1992.
Имя заявителя:
Федеральное государственное унитарное предприятие "Исследовательский Центр имени М.В. Келдыша" (RU)
Изобретатели:
Кочанов Александр Викторович (RU) Клименко Александр Геннадьевич (RU)
Патентообладатели:
Федеральное государственное унитарное предприятие "Исследовательский Центр имени М.В. Келдыша" (RU)
Реферат

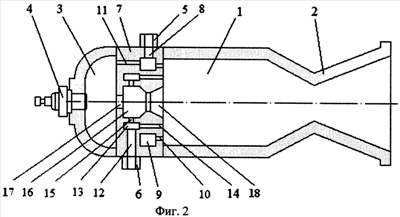

Изобретение относится к ракетно-космической технике, в частности к ракетным двигателям малой тяги. Камера ракетного двигателя малой тяги (РДМТ), работающего на двухкомпонентном несамовоспламеняющемся газообразном топливе, содержит камеру сгорания с соплом и смесительной головкой, предкамеру с воспламенителем, трубопроводы подвода компонентов топлива, при этом смесительная головка включает в себя линию подачи окислителя, представляющую собой соединенный с трубопроводом подачи радиальный канал, переходящий в кольцевой коллектор, сообщающийся с каналами-форсунками подачи окислителя в камеру сгорания и с одним или несколькими продольными каналами подачи меньшей части расхода окислителя в предкамеру, линию подачи горючего, представляющую собой соединенный с трубопроводом радиальный канал, переходящий в кольцевой коллектор, сообщающийся с каналами-форсунками подачи горючего в камеру сгорания и каналами с расположенной на оси камеры сгорания ракетного двигателя малой тяги промежуточной полостью, сообщающейся, с одной стороны, осевым каналом с предкамерой и, с другой стороны, сообщающейся осевым каналом-форсункой с камерой сгорания. По второму варианту смесительная головка включает в себя линию подачи окислителя, представляющую собой осевой канал-форсунку, соединенный одним концом с трубопроводом подачи окислителя и другим концом сообщающийся с камерой сгорания и посредством одного или нескольких радиальных отверстий в стенке канала-форсунки с полостью предкамеры, линию подачи горючего, представляющую собой радиальный канал, соединенный с трубопроводом подачи горючего, переходящий в кольцевой коллектор, сообщающийся с каналами-форсунками подачи горючего в камеру сгорания и каналами с расположенной с внешней стороны от канала-форсунки окислителя кольцевой промежуточной полостью, которая, с одной стороны, сообщается кольцевым каналом-форсункой с камерой сгорания и, с другой стороны, сообщается одним или несколькими продольными каналами с предкамерой. Изобретение обеспечивает надежный многократный запуск и работу РДМТ при минимальных массовых затратах. 2 н. и 3 з.п. ф-лы, 3 ил.
