| ГАЗОГЕНЕРАТОР ЖРД |  |
Номер публикации патента: 2179256 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F02K009/64 | | Аналоги изобретения: | JP 5343604 А, 21.11.1978. JP 5343605 А, 21.11.1978. GB 2196394 А, 27.04.1988. DE 3802257 '1, 27.01.1988. RU 2107228 '1, 20.03.1998. US 3869865 А, 11.03.1975. FR 2514419 А3, 15.04.1983. SU 1809250 А1 15.04.1993. ГАХУН Г.Г. и др. Конструкция и проектировние жидкостных ракетных двигателей. - М.: Машиностроение, 1989, с.143, рис. 8.2. JP 5754689 А, 19.11.1982. GB 2297830 А, 14.08.1996. DE 2336679 C2, 21.07.1997. |
| Имя заявителя: | Открытое акционерное общество Самарский научно-технический комплекс им. Н.Д. Кузнецова | | Изобретатели: | Гриценко Е.А.
Анисимов В.С.
Козьмин Ю.П.
Коротов М.В.
Пластинин В.Е. | | Патентообладатели: | Открытое акционерное общество Самарский научно-технический комплекс им. Н.Д. Кузнецова |
Реферат | |

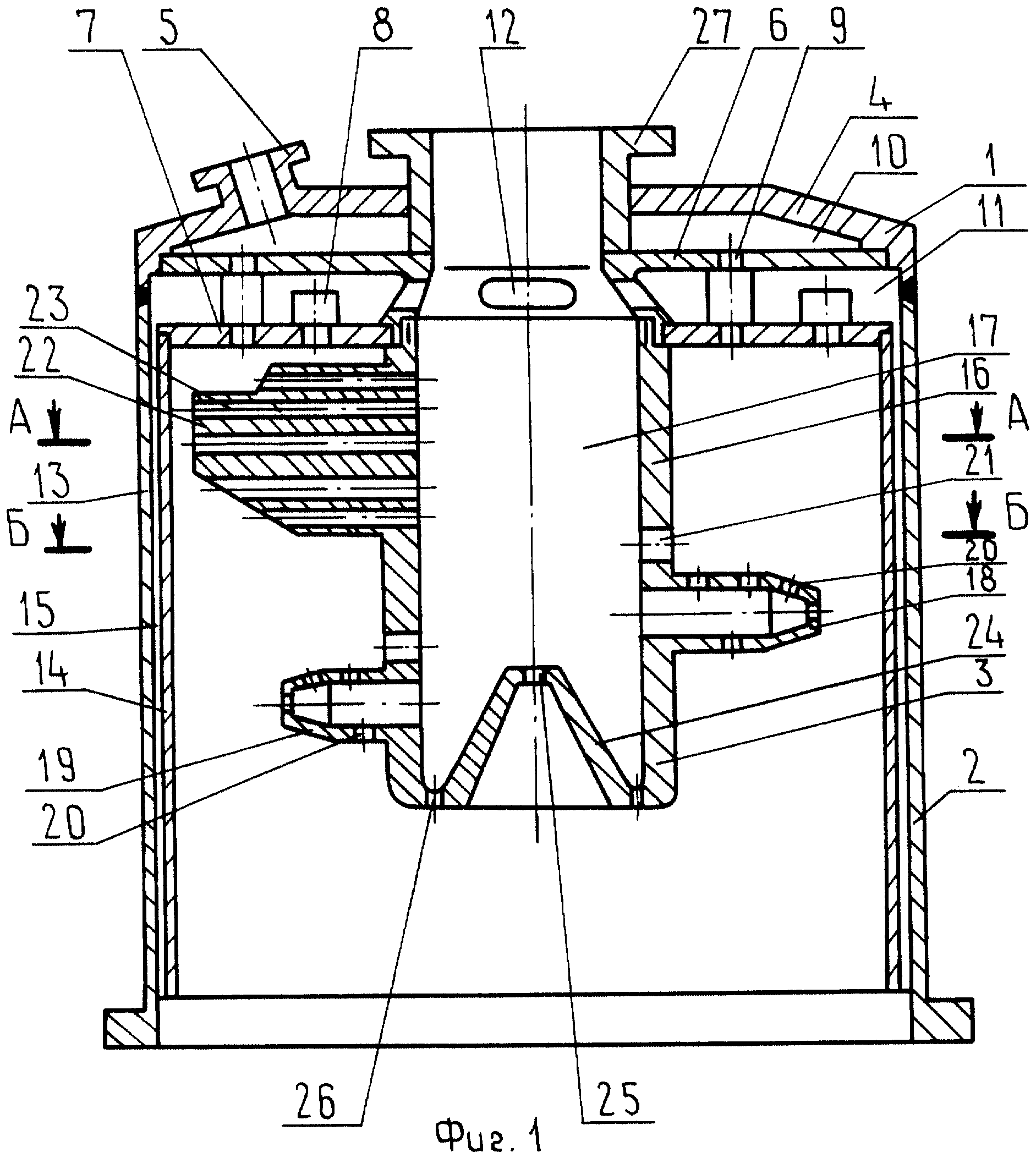

Газогенератор ЖРД содержит охлаждаемую камеру сгорания, форсуночную головку, состоящую из переднего, среднего и огневого днищ, форсунок окислителя и горючего, установленный по оси газогенератора распределитель избыточного компонента. Распределитель избыточного компонента выполнен в виде полого цилиндра, закрытого продольным днищем. Распределитель снабжен смесительными элементами подачи избыточного компонента в зону смешения, которые выполнены в виде полых перфорированных цилиндров, закрытых перфорированными шатровыми головками, и расположены по боковой поверхности распределителя в шахматном порядке с уменьшающейся их высотой по потоку газа. На распределителе между огневым днищем и смесительными элементами расположены радиальные профилированные пластины с каналами подачи компонента из полости распределителя в полость камеры газогенератора, выполненными на всю высоту пластины. Днище распределителя выполнено в виде усеченного конуса, обращенного вершиной в сторону огневого днища. В месте перехода цилиндра в днище и в вершине конуса выполнены отверстия. Изобретение позволяет получить компактный надежный газогенератор с равномерным температурным полем на выходе и устойчивым рабочим процессом. 3 ил.
|
