| ЖИДКОСТНЫЙ РАКЕТНЫЙ ДВИГАТЕЛЬ С ДОЖИГАНИЕМ |  |
Номер публикации патента: 2173785 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F02K009/66 | | Аналоги изобретения: | RU 95121284 A, 20.12.1997. RU 2090773 C1, 20.09.1997. ГАХУН Г.Г. и др. Конструкция и проектирование жидкостных ракетных двигателей. - М.: Машиностроение, 1989 г., с.375, рис.14.11. FR 2073451 A 05.11.1971. FR 2034339 B1 11.12.1970. RU 2080743 C1 10.09.1997. RU 2083859 C1, 10.07.1997. |
| Имя заявителя: | Открытое акционерное общество "Самарский научно-технический комплекс им. Н.Д. Кузнецова" | | Изобретатели: | Гриценко Е.А.
Анисимов В.С.
Харламов Р.В.
Чистяков В.А.
Данильченко В.П.
Чикалов В.Г.
Михайлов С.В.
Гошев Л.М.
Кочеров Е.П. | | Патентообладатели: | Открытое акционерное общество "Самарский научно-технический комплекс им. Н.Д. Кузнецова" |
Реферат | |

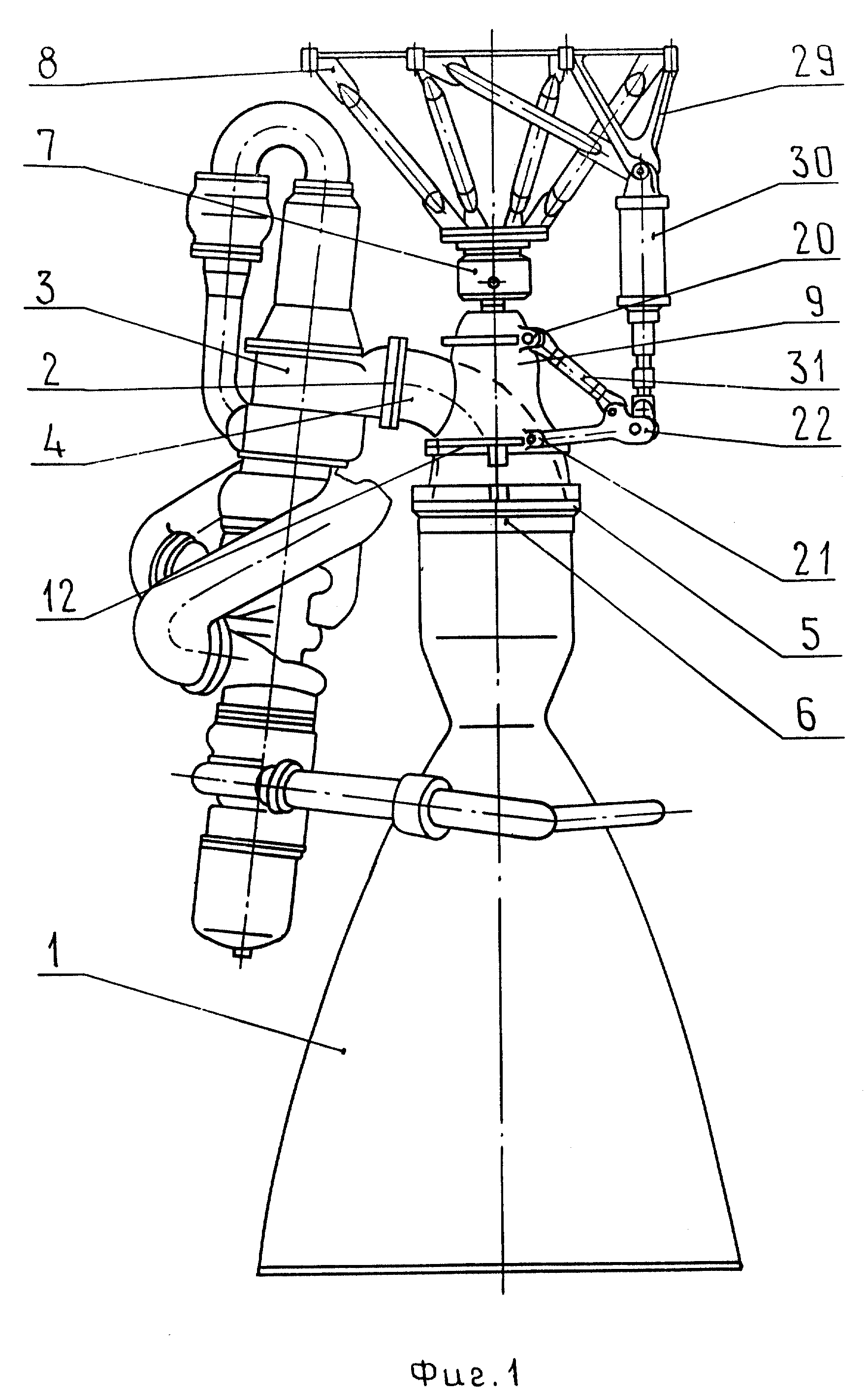

Жидкостный ракетный двигатель с дожиганием содержит камеру сгорания с газоводом и опорными элементами на корпусе головки камеры сгорания, карданный шаровой подвес с неподвижной опорной частью и полым подвижным опорным конусом, пропущенным через него вбок газоводом и скрепленным с камерой сгорания, и систему рулевых приводов качания двигателя в виде двух приводов, расположенных в двух взаимно перпендикулярных плоскостях с тягами, силовыми цилиндрами и вилками для крепления тяг к опорному конусу. Подвижный опорный конус карданного подвеса выполнен из скрепленных между собой по горизонтальному разъемному стыку верхней основной конической части с раскрытым отверстием для прохода газовода и нижнего, примыкающего к ней разъемного силового кольца, установленного на опорных элементах корпуса головки камеры сгорания. Изобретение позволяет производить монтаж и демонтаж карданного шарового подвеса с подвижным опорным конусом при оптимальной массе подвеса и габаритах и массе системы качания. 3 з.п.ф-лы, 5 ил.
|
