| КАМЕРА ЖИДКОСТНОГО РАКЕТНОГО ДВИГАТЕЛЯ |  |
Номер публикации патента: 2171388 |  |
| Редакция МПК: | 7 | | Основные коды МПК: | F02K009/64 | | Аналоги изобретения: | МЕЛЬКУМОВ Т.М. и др. Ракетные двигатели. - М.: Машиностроение, 1976, с.268-270. US 4856163 A, 15.08.1989. GB 2196391 A, 27.04.1988. DE 3836912 Al, 15.03.1990. RU 2085810 C1, 27.07.1997. RU 94010708 A1, 10.06.1996. |
| Имя заявителя: | Федеральное государственное унитарное предприятие Конструкторское бюро химавтоматики (RU) | | Изобретатели: | Горохов В.Д. (RU)
Бережной В.Н. (RU)
Холодный В.И. (RU)
Хрисанфов С.П. (RU)
Рубинский В.Р. (RU)
Дитрих Хэзелер (DE) | | Патентообладатели: | Федеральное государственное унитарное предприятие Конструкторское бюро химавтоматики (RU) |
Реферат | |

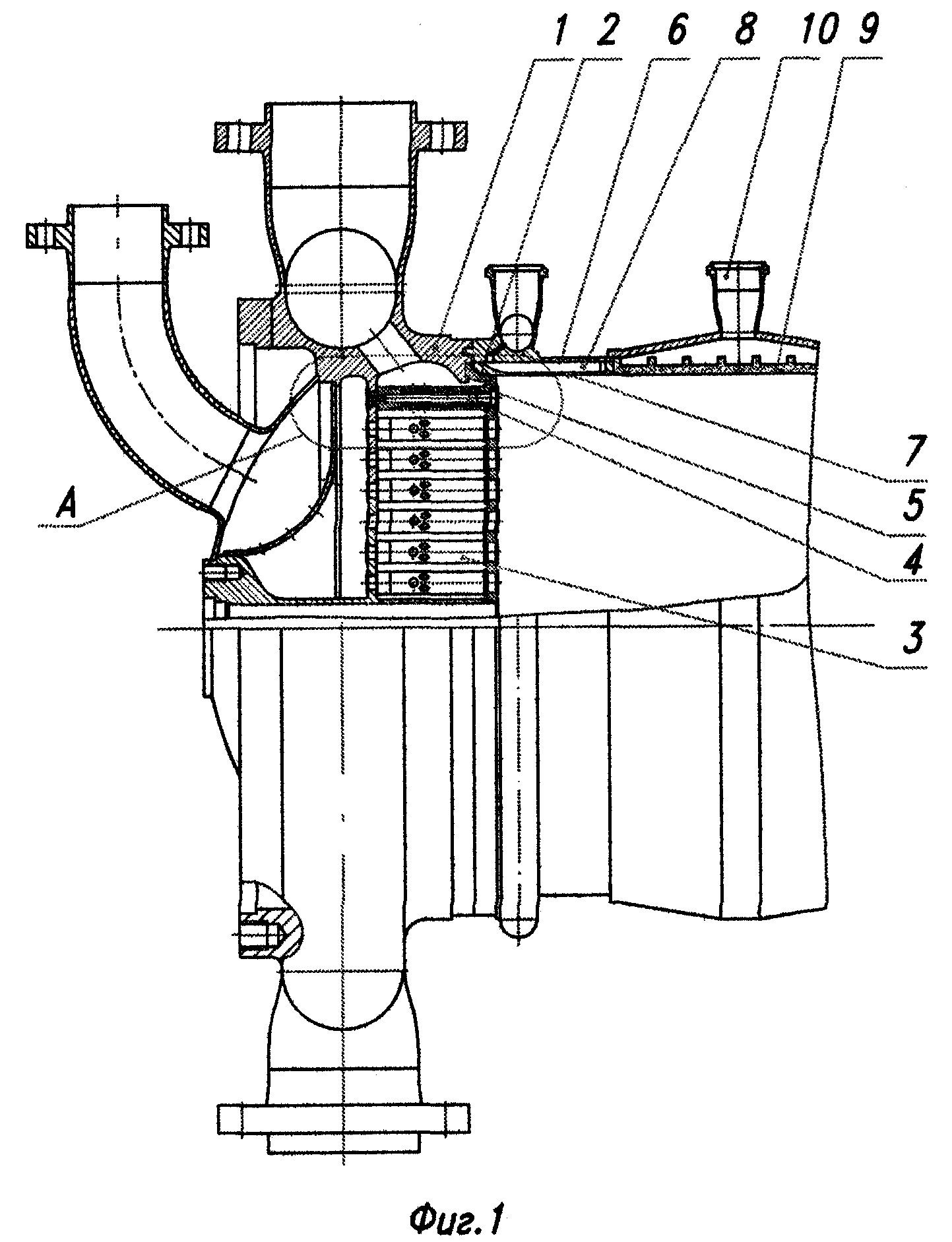

Камера сгорания жидкостного ракетного двигателя с регенеративным и транспирационным охлаждением содержит смесительную головку с огневым днищем и форсунками, внутреннюю и наружную оболочки, транспирационно охлаждаемую пористую вставку. Форсунки соединяют полости компонентов с полостью камеры сгорания и выполнены коаксиальными, соосно-струиными, включающими втулку, охватывающую с кольцевым зазором наконечник. Внутренняя и наружная оболочки расположены в начальной части камеры сгорания. Пористая вставка расположена от огневого днища на расстоянии, равном 15-20 внутренних диаметров втулки. Начальный участок пористой вставки выполнен с проницаемостью в 1,1-2,5 раза большей, чем проницаемость остальной части. Такое выполнение камеры сгорания обеспечивает надежность охлаждения стенок камеры с минимальными потерями при минимально возможной массе камеры. 3 з.п. ф-лы, 2 ил.
|
