СПОСОБ ОРГАНИЗАЦИИ РАБОЧЕГО ПРОЦЕССА ЖИДКОСТНОГО РАКЕТНОГО ДВИГАТЕЛЯ И ЖИДКОСТНОЙ РАКЕТНЫЙ ДВИГАТЕЛЬ ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ

Номер публикации патента: 2163685

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 99108936/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K009/68
Аналоги изобретения: SHATZ et al. Development and flight experience of the Voyager propulsion system. AIAA Paper, Las Vegas, Nevada, June 18-20, 1979, № 79-1334. RU 2118685 C1, 10.09.1998. RU 2125176 C1, 20.01.1999. GB 1581334 A, 10.12.1980. JP 1 - 29658 A, 31.01.1989. DE 3443388 A1, 13.06.1985. US 3581504 A, 01.06.1971. US 3651644 A, 28.03.1972. GB 1534601 A, 06.12.1978.

Имя заявителя: Опытное конструкторское бюро "Факел"
Изобретатели: Виноградов В.Н.
Масленников Н.А.
Диденко Б.Е.
Мурашко В.М.
Нятин А.Г.
Кравчик А.Е.
Малков Ю.П.
Львов О.Н.
Стаценко А.Г.
Патентообладатели: Опытное конструкторское бюро "Факел"

Реферат

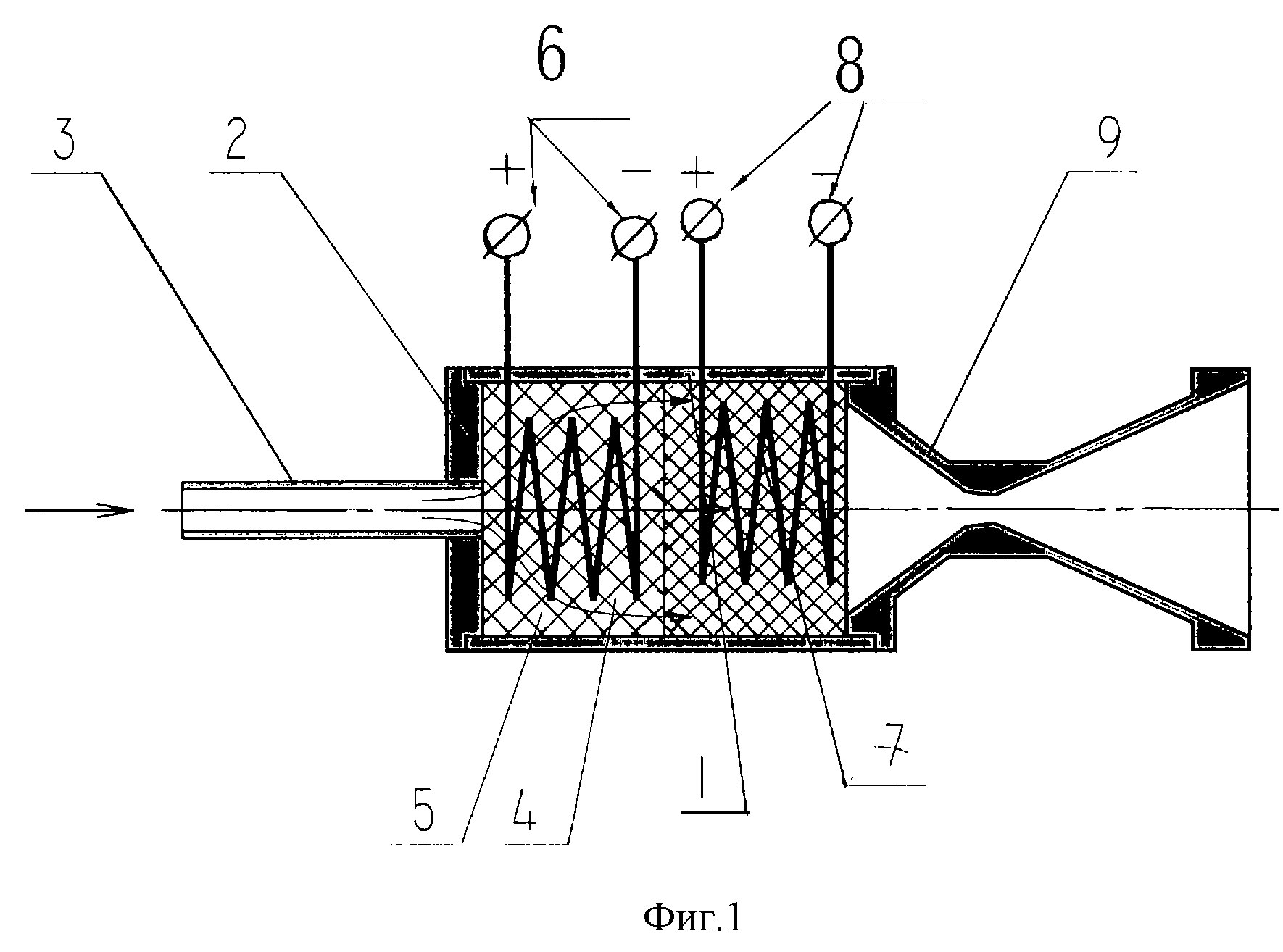

Способ организации рабочего процесса жидкостного ракетного двигателя включает предварительный разогрев за счет подвода тепловой мощности камеры термокаталитического разложения, подачу жидкого ракетного топлива через узел подвода топлива в торцевую часть камеры, разложение ракетного топлива в термокаталитическом пакете и истечение продуктов разложения через газодинамическое сопло. После подачи в камеру жидкое топливо предварительно испаряют, а затем пары топлива подают в термокаталитический пакет. Жидкостный ракетный двигатель содержит камеру разложения с термокаталитическим пакетом, узел подвода топлива, примыкающий к днищу камеры, и газодинамическое сопло. В камере между узлом подвода топлива и термокаталитическим пакетом установлен испаритель, выполненный из проницаемого каталитически неактивного электропроводящего материала, снабженного токоподводами. Предложенное техническое решение позволяет создать способ организации рабочего процесса жидкостного ракетного двигателя и ракетный двигатель, использующий этот способ, обладающий высокими удельными характеристиками при низких тепловых потерях, высоким полетным и рабочим ресурсом, надежностью и стабильностью работы. 2 с. и 5 з.п. ф-лы, 3 ил.
