US 5471834 А, 05.12.1995. US 4815282 А, 28.03.1989. US 4996839 А, 05.03.1991. US 2589548 А, 18.03.1952. RU 2205278 C1, 27.05.2003. SU 83140 A1, 01.01.1950.
Имя заявителя:
Голубков Евгений Петрович (RU)
Изобретатели:
Голубков Евгений Петрович (RU)
Патентообладатели:
Голубков Евгений Петрович (RU)
Реферат

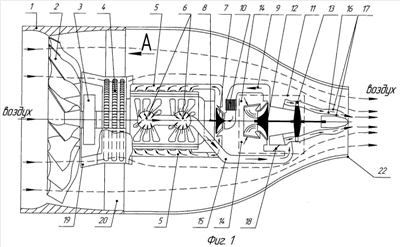

Изобретение относится к авиационной технике, а именно к реактивным двигателям без газовых турбин, в которых отдельный мотор поршневого типа приводит в действие вентилятор. Авиационный бесшатунно-вентиляторный двигатель характеризуется наличием корпуса-обтекателя и установленного в нем бесшатунного двигателя внутреннего сгорания двойного действия, агрегатированного турбинами пульсирующего потока выхлопных газов с узлом отбора мощности. На валу бесшатунного двигателя в сторону, противоположную набегающему потоку, установлен компрессор низкого давления, редуктор и вентилятор. На противоположном конце вала установлен нагнетатель воздуха в цилиндры бесшатунного двигателя с соответствующим трубопроводом турбокомпрессора, всасывающего воздух из атмосферы и перегоняющего его через радиатор охлаждения в нагнетатель воздуха. Турбины пульсирующего потока выхлопных газов связаны соответствующими трубопроводами с объемом, заключенным между двойными стенками сопла выхлопных газов, в котором размещены лопатки колеса турбины турбокомпрессора. В корпусе-обтекателе установлена спрямляющая воздушный поток решетка с опорой на корпус компрессора низкого давления и корпус-обтекатель. Изобретение направлено на расширение арсенала технических средств определенного назначения. 4 з.п. ф-лы, 3 ил.
