US 4790133 А, 13.01.1988. WO 2005/078240 A1, 25.08.2005. RU 2232911 С1, 20.07.2004. DE 720794 С, 16.05.1942. RU 2223406 C2, 20.02.2004. EP 1057915 A2, 06.12.2000.
Имя заявителя:
ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Изобретатели:
ДЖИФФИН Роллин Джордж (US) МЮРРОУ Курт Дэвид (US) ФАКУНЛЕ Оладапо (US)
Патентообладатели:
ДЖЕНЕРАЛ ЭЛЕКТРИК КОМПАНИ (US)
Приоритетные данные:
14.08.2007 US 11/838,379
Реферат

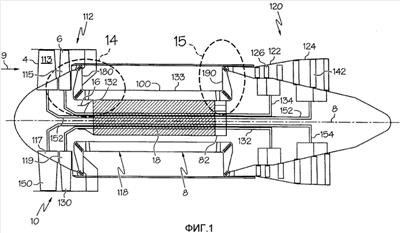

Газотурбинный двигатель с вентиляторами противоположного вращения содержит последовательно в направлении вниз по потоку секцию вентиляторов противоположного вращения, газогенератор с положительным смещением осевого потока и турбину низкого давления противоположного вращения, функционально соединенную с секцией вентиляторов противоположного вращения. Газогенератор с положительным смещением осевого потока представляет собой каскад высокого давления с постоянным смещением осевого потока и включает в себя впуск, сердечник и секцию камеры сгорания. Впуск разнесен в осевом направлении и расположен выше по потоку от выпуска. Сердечник включает в себя внутренний корпус, расположенный внутри внешнего корпуса. Внутренний и внешний корпусы проходят от впуска к выпуску и имеют смещенные внутреннюю и внешнюю оси соответственно. По меньшей мере, один из внутреннего и внешнего корпусов выполнен с возможностью вращения вокруг соответствующей одной из внутренней и внешней осей. Внутренний и внешний корпусы имеют взаимодействующие внутреннюю и внешнюю спиральные лопасти, проходящие вокруг внутренней и внешней осей соответственно. Внутренние и внешние спиральные лопасти проходят в радиальном направлении наружу и внутрь соответственно. Сердечник имеет первую, вторую и третью секции, расположенные последовательно в направлении вниз по потоку, проходящие между впуском и выпуском. При этом внутренние и внешние спиральные лопасти имеют первые, вторые и третьи спиральные изгибы в первой, второй и третьей секциях соответственно. Первые спиральные изгибы меньше, чем вторые спиральные изгибы, а третьи спиральные изгибы меньше, чем вторые спиральные изгибы. Секция камеры сгорания проходит в осевом направлении вниз по потоку, по меньшей мере, через участок второй секции. Изобретение направлено на повышение эффективности двигателя, уменьшение его веса, снижение затрат на производство, монтаж и ремонт. 2 н. и 8 з.п. ф-лы, 19 ил.
