КОНСТРУКЦИЯ КАНАЛА ПЕРЕПУСКА МЕЖДУ ВНУТРЕННИМ И ВНЕШНИМ КОНТУРАМИ ГАЗОТУРБИННОГО ДВИГАТЕЛЯ (ВАРИАНТЫ) И СОДЕРЖАЩИЕ ЕЕ УСТРОЙСТВО ДЛЯ ПЕРЕПУСКА ГАЗА, ГАЗОТУРБИННЫЙ И АВИАЦИОННЫЙ ДВИГАТЕЛИ

Номер публикации патента: 2402688

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007135272/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K003/075
Аналоги изобретения: US 6584766 B1, 01.07.2003. US 5351473 A, 04.10.1994. US 4463552 A, 07.08.1984. DE 3313321 A1, 18.10.1984. US 3058302 A, 16.10.1962. RU 2222708 C2, 27.01.2004.

Имя заявителя: ВОЛЬВО АЭРО КОРПОРЕЙШН (SE)
Изобретатели: МОРТЕНССОН Ханс (SE)
НИЛССОН Мартин (SE)
Патентообладатели: ВОЛЬВО АЭРО КОРПОРЕЙШН (SE)
Приоритетные данные: 25.02.2005 US 60/593941
24.03.2005 SE PCT/SE2005/000452

Реферат

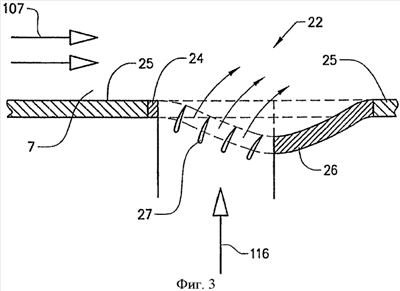

Конструкция канала перепуска, находящегося в газотурбинном двигателе между внутренним контуром, направляющим воздух к камере сгорания, и внешним контуром, включает первый участок стенки, ограничивающий отверстие канала перепуска с первой стороны и расположенный по потоку перед этим отверстием, и второй участок стенки, ограничивающий отверстие канала перепуска со второй стороны, расположенной напротив первой, и расположенный по потоку за этим отверстием. Стенка канала проточной части двигателя расположена поперек отверстия канала перепуска, по существу, на одном уровне. Первый и второй участки стенки оканчиваются в разных положениях в направлении протяженности отверстия канала перепуска, вызывающих уменьшение неравномерности распределения потока через отверстие канала перепуска. В одном варианте выполнения один из двух участков стенки: первого и второго возвышается относительно смежных с ним поверхностей конструкции, причем возвышающийся участок стенки образует удлиненный выступ вдоль соответствующей стороны отверстия канала перепуска. В другом варианте выполнения один из двух участков стенки: первого и второго заглублен относительно смежных с ним поверхностей конструкции, причем заглубленный участок стенки выполнен удлиненным и проходит вдоль соответствующей стороны отверстия канала перепуска. Другие изобретения группы относится к устройству для перепуска газа, газотурбинному и авиационному двигателям, включающим указанную выше конструкцию канала перепуска. Изобретения позволяют осуществлять отбор или впуск газа в контурах газотурбинного двигателя с минимальным отрицательным влиянием на его работу. 5 н. и 15 з.п. ф-лы, 12 ил.
