ДВУХКОНТУРНЫЙ ГАЗОТУРБИННЫЙ ДВИГАТЕЛЬ

Номер публикации патента: 2384723

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2008100919/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K003/02
Аналоги изобретения: ЕР 1555406 А1, 20.07.2005. GB 2234805 А, 13.02.1991. US 5269135 А, 14.12.1993. US 4914904 А, 10.04.1990. SU 717945 А1, 10.03.1996. SU 1069496 A2, 20.08.1996.

Имя заявителя: Открытое акционерное общество "Научно-производственное объединение "Сатурн" (RU)
Изобретатели: Сергеев Вадим Борисович (RU)
Гачегов Николай Андреевич (RU)
Иванов Юрий Владимирович (RU)
Патентообладатели: Открытое акционерное общество "Научно-производственное объединение "Сатурн" (RU)

Реферат

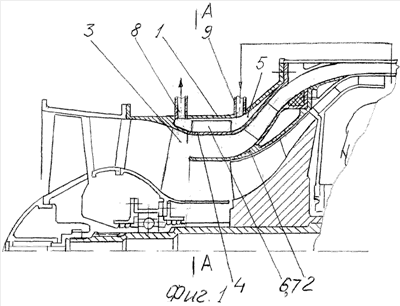

Двухконтурный газотурбинный двигатель содержит наружный контур, образованный наружным корпусом двигателя и корпусом компрессора, кожух, установленный в наружном контуре, перекрывающий часть его проходного сечения и образующий с одним из корпусов полость, теплообменник с ребрами, расположенный в этой полости и сообщенный каналами подвода и отвода теплоносителя с источниками высокого и низкого давления. Полость образована межу наружным корпусом и кожухом, и ребра теплообменника выполнены на одном из них. Каналом отвода теплоносителя с источником низкого давления сообщена полость перед ребрами теплообменника, а каналом подвода теплоносителя с источником высокого давления сообщена полость за ребрами теплообменника. Ребра теплообменника выполнены кольцевыми, и в каждом его ребре, выполнен, по крайней мере, один осевой паз. Пазы соседних ребер смещены относительно друг друга. Изобретение направлено на исключение контакта потока воздуха, проходящего в наружном контуре, с ребрами теплообменника, что снижает гидравлические потери в наружном контуре, и исключение влияния на работу теплообменника повышенных температур от корпуса компрессора за счет размещения его на более холодных элементах двигателя, повышает эффективность работы теплообменника. 3 з.п. ф-лы, 6 ил.
