US 4373328 А, 15.02.1983. US 4147028 А, 03.04.1979. US 3608314 А, 28.09.1971. US 2003/0056493 A1, 27.03.2003. US 2001/0010148 A1, 02.08.2001. RU 2237184 C2, 10.04.2004.
Имя заявителя:
ЭРСЕЛЬ (FR)
Изобретатели:
ВОШЕЛЬ Ги Бернар (FR)
Патентообладатели:
ЭРСЕЛЬ (FR)
Приоритетные данные:
11.10.2006 FR 06/08891
Реферат

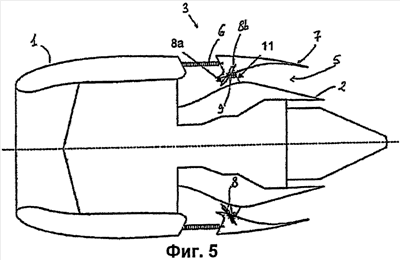

Каскадный реверсор тяги турбореактивного двигателя включает обтекатель, сдвигаемый капот, по меньшей мере, одну створку и ограничители хода. Внутренняя поверхность сдвигаемого капота имеет кольцевую часть, выступающую радиально внутрь и выполненную с возможностью примыкать в режиме реверса тяги к кольцевой части внутренней поверхности канала вентилятора. Каждая створка установлена на кольцевой части внутренней поверхности сдвигаемого капота с возможностью поворота вокруг средней шарнирной оси из убранного положения в развернутое положение. В убранном положении каждая створка расположена заподлицо с внутренней поверхностью сдвигаемого капота, а в развернутом положении передняя часть створки, впереди ее средней шарнирной оси, выступает в канал вентилятора. Ограничители хода выполнены с возможностью воздействия в режиме реверса тяги на заднюю часть створки, позади ее средней шарнирной оси, для поворота створки в развернутое положение для перекрытия канала вентилятора. Другое изобретение группы относится к гондоле турбореактивного двигателя, включающей указанный выше каскадный реверсор тяги. Изобретения позволяют обеспечить эффективное реверсирование тяги без увеличения диаметра гондолы. 2 н. и 10 з.п. ф-лы, 13 ил.
