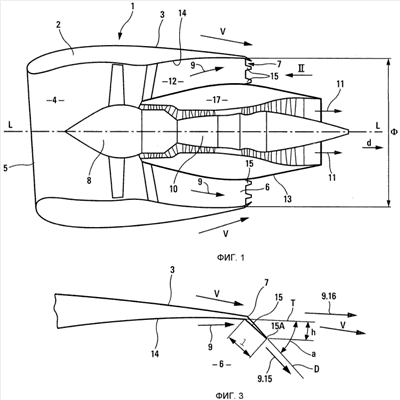

Двухконтурный газотурбинный двигатель содержит гондолу с наружным капотом, включающую вентилятор и центральный генератор, кольцевой канал холодного потока вокруг центрального генератора горячего потока, наружный капот вентилятора, выпускное отверстие холодного потока, край которого образован наружным капотом гондолы и наружным капотом вентилятора, сходящимися друг к другу, и множество шевронов, распределенных вокруг края выпускного отверстия. Шевроны попарно разнесены друг от друга на расстояние с образованием проходов между ними, причем каждый шеврон наклонен в направлении продольной оси для проникновения в холодный поток под углом проникновения, измеренным от наружного капота вентилятора и приблизительно равным 30°. Угол проникновения и длина каждого шеврона от края выпускного отверстия холодного потока выбраны так, что высота проникновения последнего в холодный поток составляет от 0,01 до 0,03 диаметра выпускного отверстия холодного потока. Изобретение позволяет повысить эффективность снижения шума реактивной струи. 7 з.п. ф-лы, 5 ил.
