ТУРБОМАШИНА ДВУХКОНТУРНОЙ КОНСТРУКЦИИ С КОСВЕННЫМ ИЗМЕНЕНИЕМ СЕЧЕНИЯ ГОРЛОВИНЫ ДЛЯ ВЫПУСКА ГАЗОВ И СПОСОБ ТАКОГО ИЗМЕНЕНИЯ

Номер публикации патента: 2446303

Вид документа: C2
Страна публикации: RU
Рег. номер заявки: 2007129434/06
  Сделать заказПолучить полное описание патента

Редакция МПК:
Основные коды МПК: F02K003/04   F02K001/30
Аналоги изобретения: US 6021637 А, 08.02.2000. US 6308740 B1, 30.10.2001. US 5435127 A, 25.07.1995. EP 1004759 A2, 31.05.2000. US 2003/182925 A1, 02.10.2003. SU 261823 A, 30.01.1983.

Имя заявителя: СНЕКМА (FR)
Изобретатели: БЕТЭН Брюно (FR)
ЛАНДР Эрик (FR)
Патентообладатели: СНЕКМА (FR)
Приоритетные данные: 01.08.2006 FR 0653241

Реферат

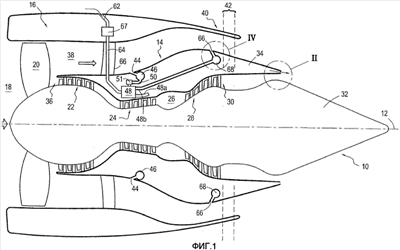

Турбомашина двухконтурной конструкции содержит газотурбинный двигатель, снабженный воздуходувкой, расположенной симметрично относительно продольной оси турбомашины, а также кольцеобразной гондолой, симметрично расположенной вдоль продольной оси турбомашины и охватывающей газотурбинный двигатель с целью формирования совместно с газотурбинным двигателем кольцеобразного канала, предназначенного для циркуляции холодного потока, проходящего через турбомашину. Передний край гондолы охватывает воздуходувку газотурбинного двигателя, а задний неподвижный край образует трубу для выпуска отработанных газов, выводимых из турбомашин. Труба для выпуска отработанных газов имеет такое сечение горловины, которое соответствует ее минимальному поперечному сечению. Турбомашина дополнительно содержит средства для отбора воздуха из канала, предназначенного для циркуляции потока холодного воздуха, в месте, расположенном непосредственно перед сечением горловины трубы для выпуска отработанных газов; средства для нагнетания отобранного воздуха в месте, расположенном непосредственно за выпускным сечением горловины трубы для выпуска отработанных газов. Нагнетание производится с возможностью обеспечения открытия косвенным образом сечения горловины. Турбомашина также содержит средства для отбора и сжатия воздуха, наружного по отношению к турбомашине, и средства для нагнетания отобранного воздуха в месте, расположенном в непосредственной близости от выпускного сечения горловины, в, по существу, перпендикулярном направлении или даже противоположном направлению потока воздуха, циркулирующего внутри канала, предназначенного для циркуляции потока холодного воздуха, и таким образом, чтобы обеспечивалась возможность перекрытия, косвенным образом, сечения горловины за счет аэродинамической блокировки расхода воздуха, проходящего через указанное сечение горловины. Средства отбора наружного воздуха представлены, по меньшей мере, одним отверстием для ввода наружного воздуха, выходящим во внутреннюю полость турбомашины и соединенным с входным отверстием насоса, оборудованного модулем объемной упругости и установленного во внутренней полости газотурбинного двигателя. Изобретение направлено на создание турбомашины двухконтурной конструкции с трубой для выпуска газов с постоянными геометрическими размерами, сечение которой в месте выпуска из нее газов может косвенным образом изменяться в зависимости от требуемого режима работы турбомашины. 2 н. и 6 з.п. ф-лы, 4 ил.
