Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Изобретатели:
Кузнецов Валерий Алексеевич (RU)
Патентообладатели:
Открытое акционерное общество "АВИАДВИГАТЕЛЬ" (RU)
Реферат

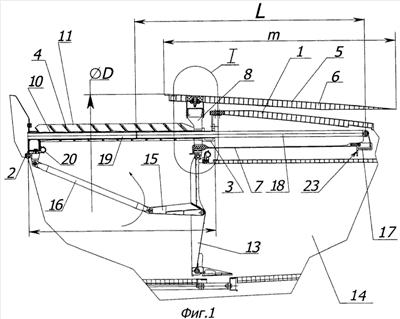

Изобретение относится к реверсивным устройствам наружного контура газотурбинных двигателей. Реверсивное устройство газотурбинного двигателя содержит отклоняющую решетку, а также внешнюю и внутреннюю силовые обечайки подвижного корпуса. Внешняя и внутренняя силовые обечайки соединены между собой каретками. Каретки установлены подвижно на осевых направляющих стержнях, которые закреплены на переднем и заднем неподвижных корпусах. Задние фланцы внутренней обечайки соединены с дополнительными внутренними стержнями. Осевые направляющие стержни выполнены полыми с возможностью размещения в их полостях внутренних стержней телескопически. Задние хвостовики внутренних стержней закреплены на задних фланцах внутренней силовой обечайки подвижного корпуса. Отношение длины внутреннего стержня к длине осевого направляющего стержня составляет 1,11,5, а отношение наружного диаметра внешней силовой обечайки подвижного корпуса к длине внешней силовой обечайки подвижного корпуса - 35. Изобретение позволяет снизить габаритные размеры и массу реверсивного устройства. 3 ил.
