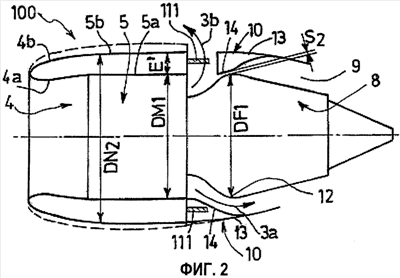

Гондола двухконтурного турбореактивного двигателя с высокой степенью двухконтурности включает внутренний канал вторичного потока турбореактивного двигателя и имеет наружный корпус, содержащий реверсор тяги. Реверсор тяги выполнен с возможностью переключения из закрытого положения, обеспечивающего протекание вторичного потока во внутреннем канале в режиме прямой струи, в открытое положение с открытием в наружном корпусе отверстия, перенаправляющего вторичный поток в отклоненную струю посредством приведения в действие средств реверсирования тяги. Реверсор тяги в открытом положении частично перекрывает внутренний канал с формированием в нем проходного сечения утечки. В открытом положении реверсор тяги имеет проходное сечение реверсирования в отклоненную струю и проходное сечение утечки через внутренний канал, сумма которых равна проходному сечению канала в режиме прямой струи при закрытом положении реверсора тяги. Изобретение позволяет снизить вес и габариты гондолы за счет уменьшения размеров реверсора тяги. 8 з.п. ф-лы, 3 ил.
