US 4641782 А, 10.02.1987. ЕР 0748932 A1, 18.12.1996. US 6910328 B1, 28.06.2005. US 6000635 A, 14.12.1999. RU 2193680 C2, 27.11.2002. RU 2232281 C1, 10.07.2004.
Имя заявителя:
Открытое акционерное общество "Научно-производственное объединение "Сатурн" (ОАО "НПО "Сатурн") (RU)
Изобретатели:
Марчуков Евгений Ювенальевич (RU) Привалов Виталий Николаевич (RU) Чепкин Виктор Михайлович (RU)
Патентообладатели:
Открытое акционерное общество "Научно-производственное объединение "Сатурн" (ОАО "НПО "Сатурн") (RU)
Реферат

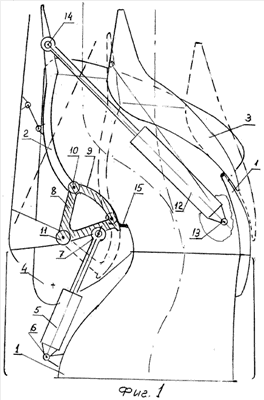

Изобретение относится к области авиационного двигателестроения, а именно к конструкции сопел турбореактивных двигателей. Плоское сопло содержит корпус, верхнюю и нижнюю поворотные створки, боковые неподвижные стенки, силовой цилиндр, дополнительный силовой цилиндр и поворотную раму. Один конец силового цилиндра прикреплен к корпусу, а другой соединен с верхней поворотной створкой посредством поворотной рамы. Поворотная рама выполнена с треугольным поперечным сечением. Поверхность поворотной рамы, обращенная в сторону проточной части сопла, выполнена цилиндрической. Дополнительный силовой цилиндр одним концом прикреплен к боковой стенке, а другим соединен с нижним по потоку концом верхней створки. Ось поворота рамы жестко прикреплена к боковым стенкам сопла. Изобретение позволяет изменять направление вектора тяги двигателя, а также уменьшить аэродинамические потери на обтекание наружной и внутренней поверхности сопла и увеличить тягу двигателя. 2 ил.
